航天JVPX加固混装连接器技术规格与优势解析

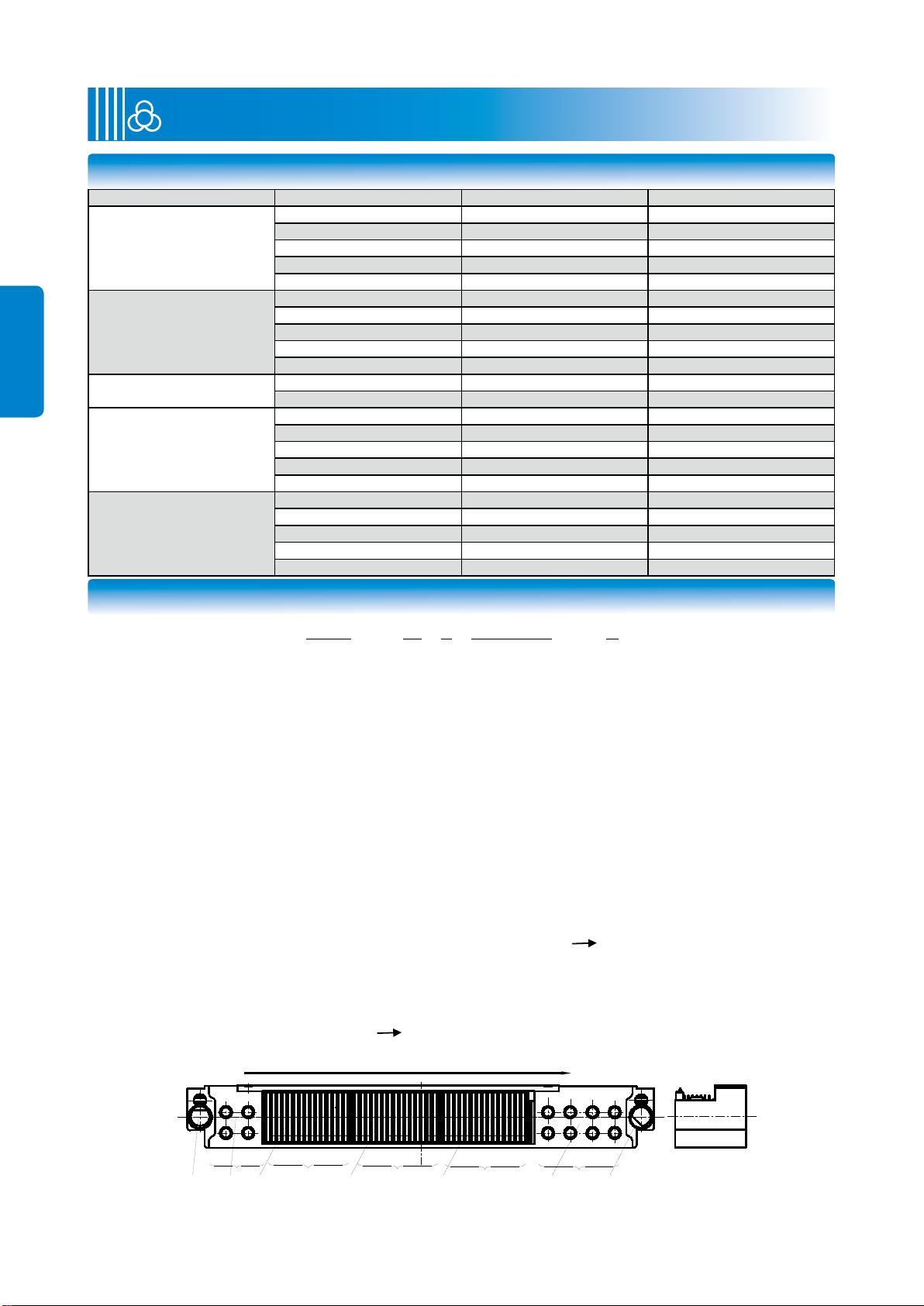

"该文档是关于航天JVPX系列加固混装连接器的详细规格书，涵盖了连接器的命名规则、PIN脚分配、安装孔位置、接插件尺寸等关键信息，旨在帮助进行PCB选材。" JVPX系列连接器是航天电器推出的一种加固混装型电连接器，其设计基于VITA 46总线印制电路连接器，目的是提升力学、电磁和密封性能，以适应各种信号和大功率传输需求。这一系列连接器集成了高可靠性、多功能性和模块化设计。 在力学环境方面，JVPX系列连接器经过加固，能够承受随机振动0.6G²/Hz (28.4g rms)，确保在恶劣环境下仍能保持稳定连接。同时，它还具备整体金属屏蔽，以增强电磁环境加固，减少外部干扰对信号传输的影响。 密封性方面，插头部分设计为整体密封，允许用户根据模块插合界面进行额外的密封处理。定位和导向设计也得到优化，采用一体化加工工艺，确保高精度，防止错误插拔，并且防错插键位可现场调整，增加了使用的灵活性。 JVPX系列连接器支持高速率传输，差分接点的传输速率可达6.25Gbps以上，同轴接点的工作频率可高达20GHz，适合高速数据传输需求。大功率传输方面，单点工作电流可达到46A+，适用于高功率应用。此外，还提供了光信号传输功能，包括单点光纤接点和MT多路光纤接点，支持工频电源传输（220VAC或380VAC）。 所有混装接触件，如射频和光纤等，都支持现场安装与拆卸，便于维护和定制。模块化的架构设计使得用户可以根据需求轻松选型或提出定制要求。执行标准为Q/Lks.J(02)218-2011《JVPX系列加固混装型电连接器详细规范》。 在技术指标上，同轴接触件具有50Ω的特性阻抗，工作频率范围从DC到20GHz，电压驻波比、插入损耗、隔离比等电气参数都达到了高标准。差分接触件支持100Ω的特性阻抗和6.25Gbps以上的传输速率，具有低误码率。光纤接触件则有低插入损耗和高回波损耗，适用于单模光纤。电源接触件能够承受380VAC以上的工作电压，额定电流46A+，并具有良好的绝缘电阻和接触电阻。整机载体能够承受正弦振动、随机振动和机械冲击测试，以及宽范围的温度冲击，确保了其在各种环境下的稳定性能。 JVPX系列连接器是航天领域的一个重要产品，它在高可靠性、高性能传输和适应性方面展现了卓越的特性，适用于多种复杂的电子系统和设备。
