RS485通讯接口电磁兼容设计详解及防雷策略

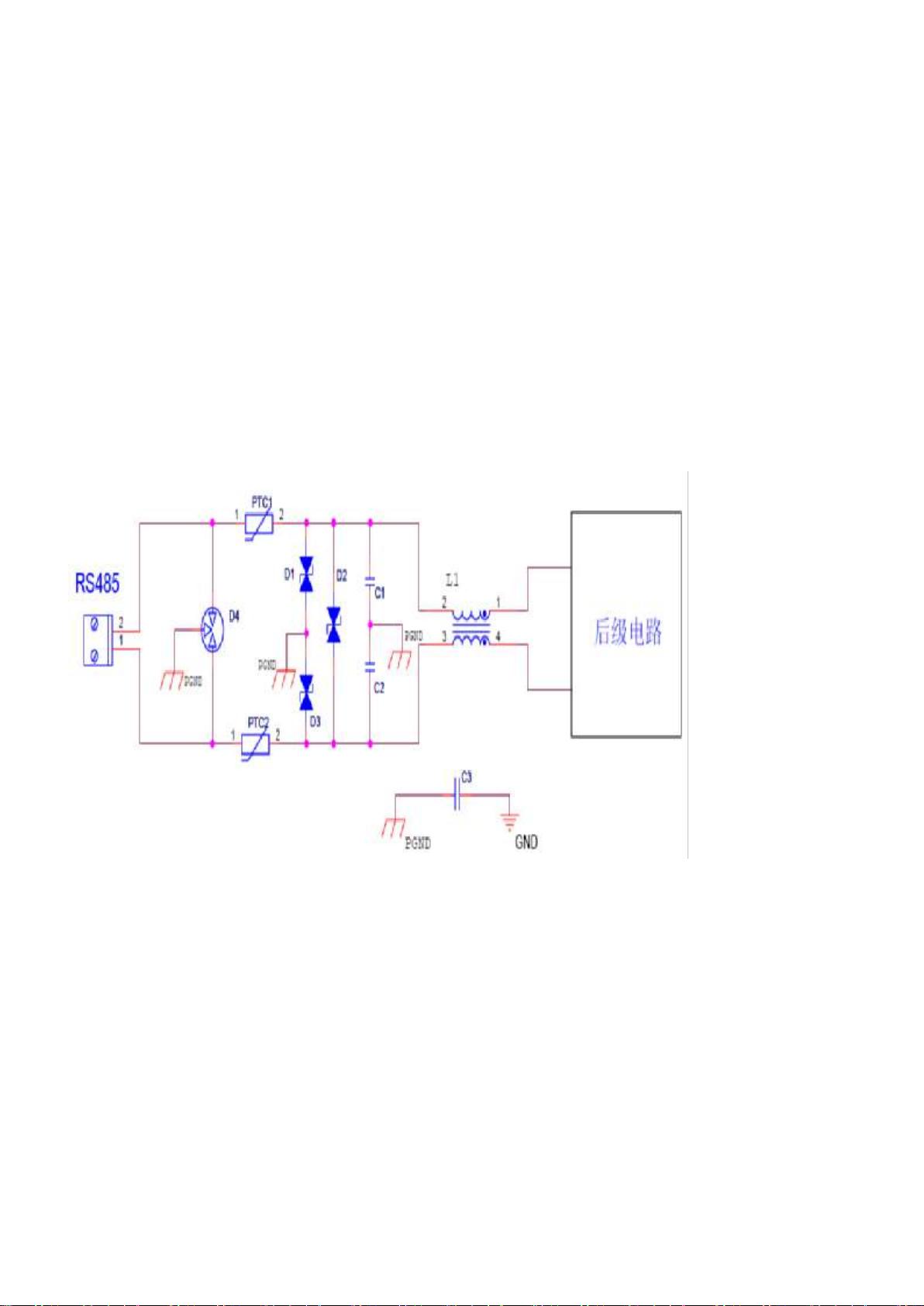

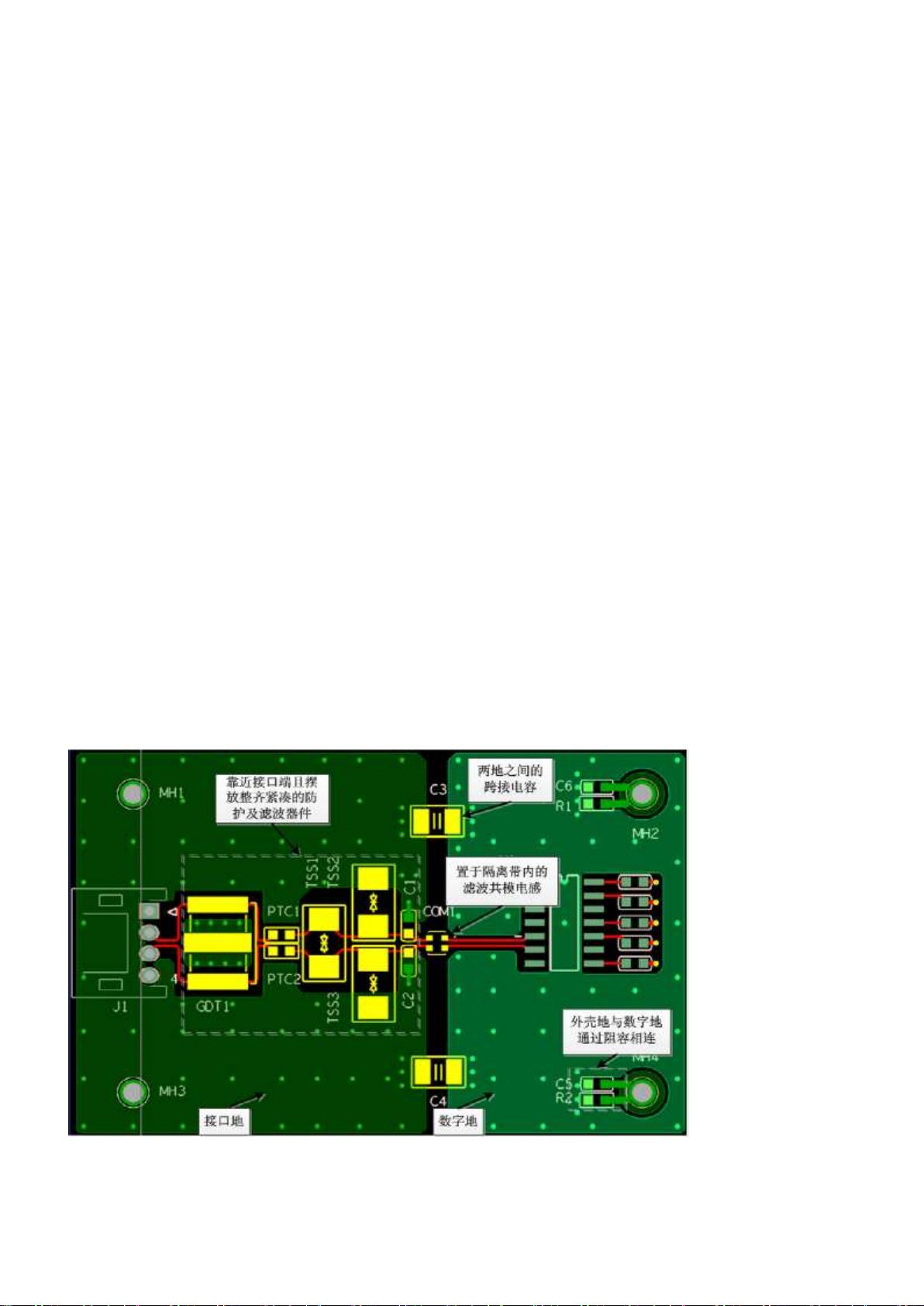

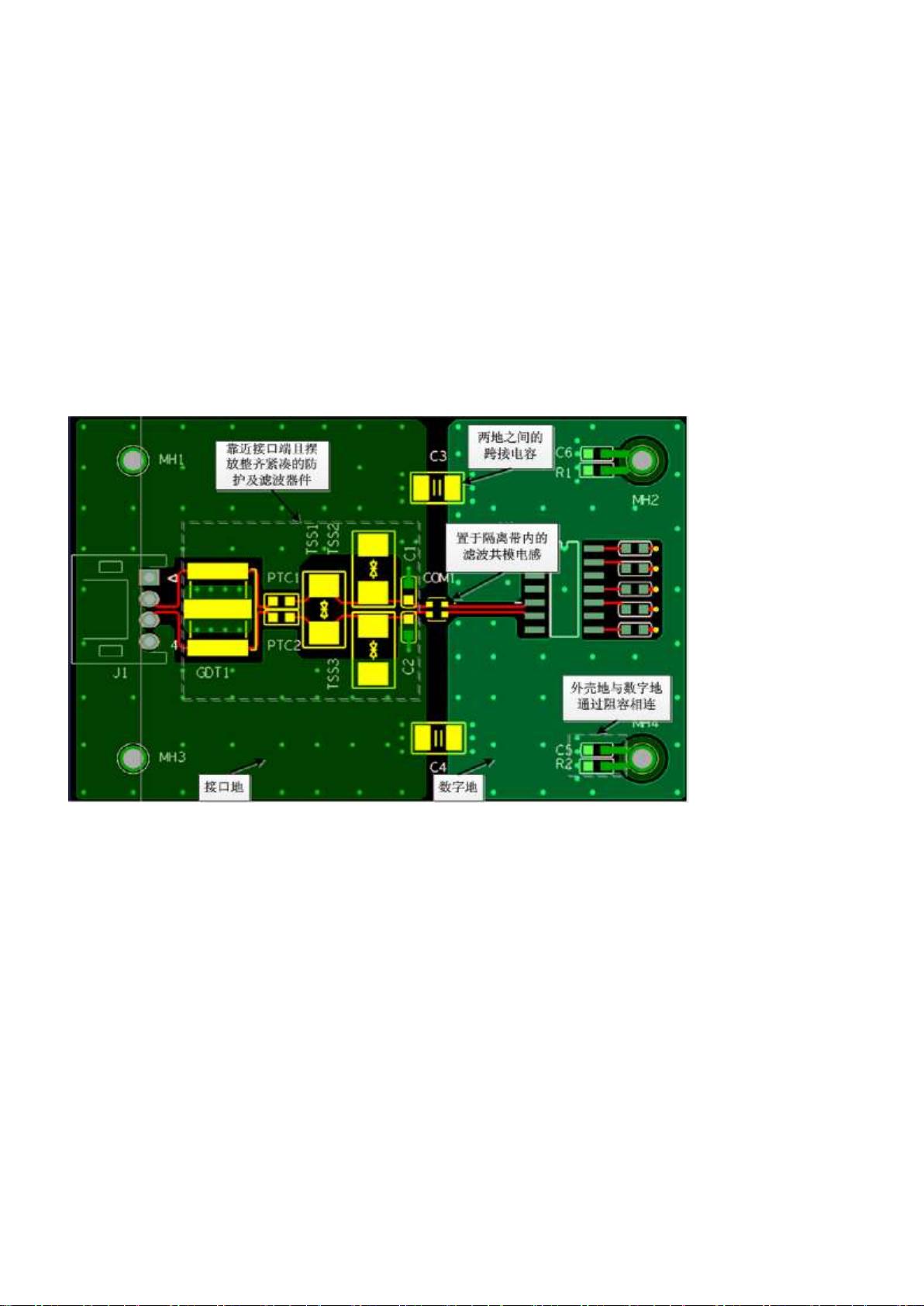

通讯接口RS485的电磁兼容设计方案归纳了一种针对该通信协议在实际应用中可能遇到的电磁干扰(EMI)问题的解决方案。该方案主要关注于防雷设计和电路的EMC抑制策略，以确保RS485总线系统的稳定性和可靠性。 首先，从原理图设计方案出发，针对RS485接口的EMC问题，设计的关键要素包括： 1. 共模电感 (L1)：作为电路中的主要抗共模干扰元件，它通过衰减共模电压，减少来自内部和外部的干扰，提升电路的电磁兼容性。推荐选用1000Ω/100MHz的共模电感，以平衡抑制干扰和辐射。 2. 滤波电容 (C1、C2)：这些电容作为低阻抗回路，帮助过滤共模电流，减小对外界干扰的影响。具体容值通常在22pF至1000pF之间，但需根据绝缘耐压要求调整。对于差分线对地的滤波电容，耐压也是关键考虑因素。 3. 跨接电容 (C3)：连接接口地和数字地，典型值为1000pF，可根据测试结果进行微调，以改善地线系统性能。 4. 防雷设计：采用三级防护结构，包括三端气体放电管(D4)、热敏电阻(PTC1、PTC2)和半导体放电管(Tss管)，以满足IEC61000-4-5或GB17626.5标准的6KV共模和2KV差模防雷要求。每个元件的选择都严格遵循标称电压(VBRW)、峰值电流(IPP)和峰值功率(WPP)的指标。 接口电路设计注意事项： - 对于金属外壳设备，接口地应直接与金属外壳电气连接，并通过1000pF电容与单板地相连，实现有效的接地和防干扰。 - 非金属外壳设备则需处理好接口地PGND与单板数字地的连接，以确保EMC性能。 本文档提供了一个实用的RS485总线接口电磁兼容设计指南，涵盖了电路原理、元器件选择和具体布局，为二线式总线如RS485、RS422和CAN的EMC保护提供了详尽的参考依据，有助于工程师在实际项目中有效地应对电磁干扰挑战。
