dsp运行时间测量方法及操作说明

5 种测量 DSP 程序运行时间的方法的详细说明及例程

目录

一、使用 Profiler ............................................................................................................................. 1

二、clock（）函数使用 .................................................................................................................. 5

三、用片上的硬件定时器， ........................................................................................................... 6

timer 例程 1 .............................................................................................................................. 7

四、使用 DSP/BIOS。 .................................................................................................................... 8

五、 利用 TSCL 和 TSCH 来测量 DSP 程序运行时间 ............................................................... 10

C64x 例程 ....................................................................................................................................... 11

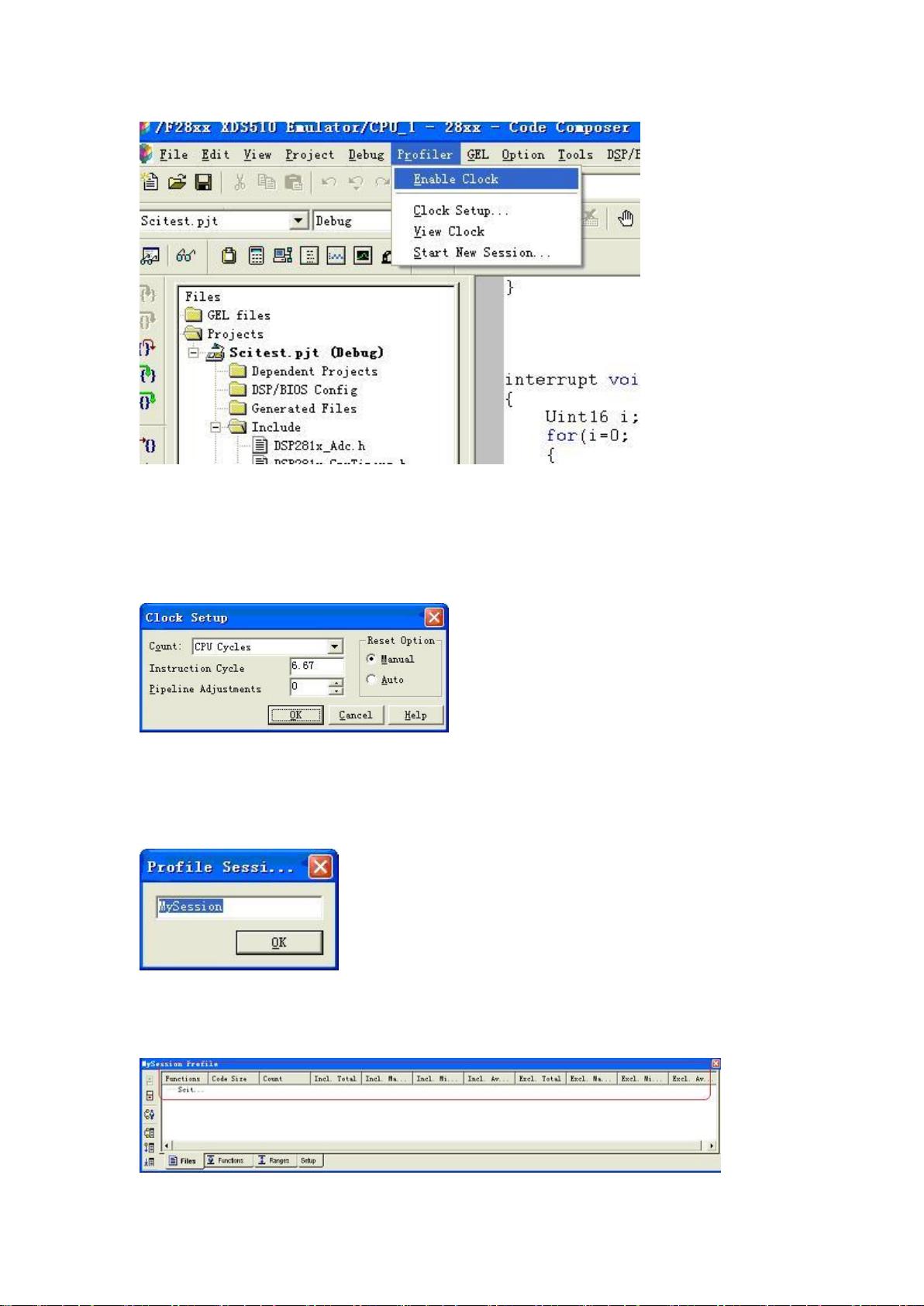

图 1

1． 选择 ccs 的菜单 Profiler 中的 enable clock,如图所示。

图 2

2． 选择 Profiler 菜单下的 clock setup 子菜单，并在 Instruction Cycle 中输入你的 DSP 时钟周期，它的单位为纳秒，

例如，2407 的系统时钟为 40MHz,你就该填入 25,如果是 2812 系统时钟为 150MHz,就该填入 6.67ns，其他配置不动，

图 4

4． 通过第四部设定后就出现了如图 5 所示的一个窗体。

这个窗体中，有四个选项卡，其中 Files 为以源文件列出统计数据，Functions 选项卡用于剖析程序中的函数，Ranges

用于剖析一段连续的代码，Setup 用于设置开始点和结束点，用于剖析不连续的代码。

窗体的左边按钮的含义为：（这里介绍主要的）

设置开始点。

设置结束点。

在窗体中剖析数据有一个表格，用红框圈起来的，每个表格的字段名的含义为：

Code size:剖析代码的大小，以程序存储器最小可寻址单元为单位，此值在剖析过程中不会发生变化。

Incl. Total: 在统计工程中剖析代码段消耗的所有时钟周期（如果是统计时钟周期的话，CCS 还可以统计子程序调用等

其他计数，统计其他特性则显示相应的值）。

Incl. Maximum: 执行剖析代码段一遍（包括在剖析代码段中对子程序的调用）消耗的最大时钟周期（由于每次进入剖

析代码段的初始条件不同等原因，每次运行剖析代码段消耗的时钟周期可能不同）；

Incl. Minimum: 执行剖析代码段一遍（包括在剖析代码段中对子程序的调用）消耗的最小时钟周期

Incl. Average: 剖析代码段执行一遍（包括在剖析代码段中对子程序的调用）消耗的平均时钟周期。--
