一、TypeC简介以及历史

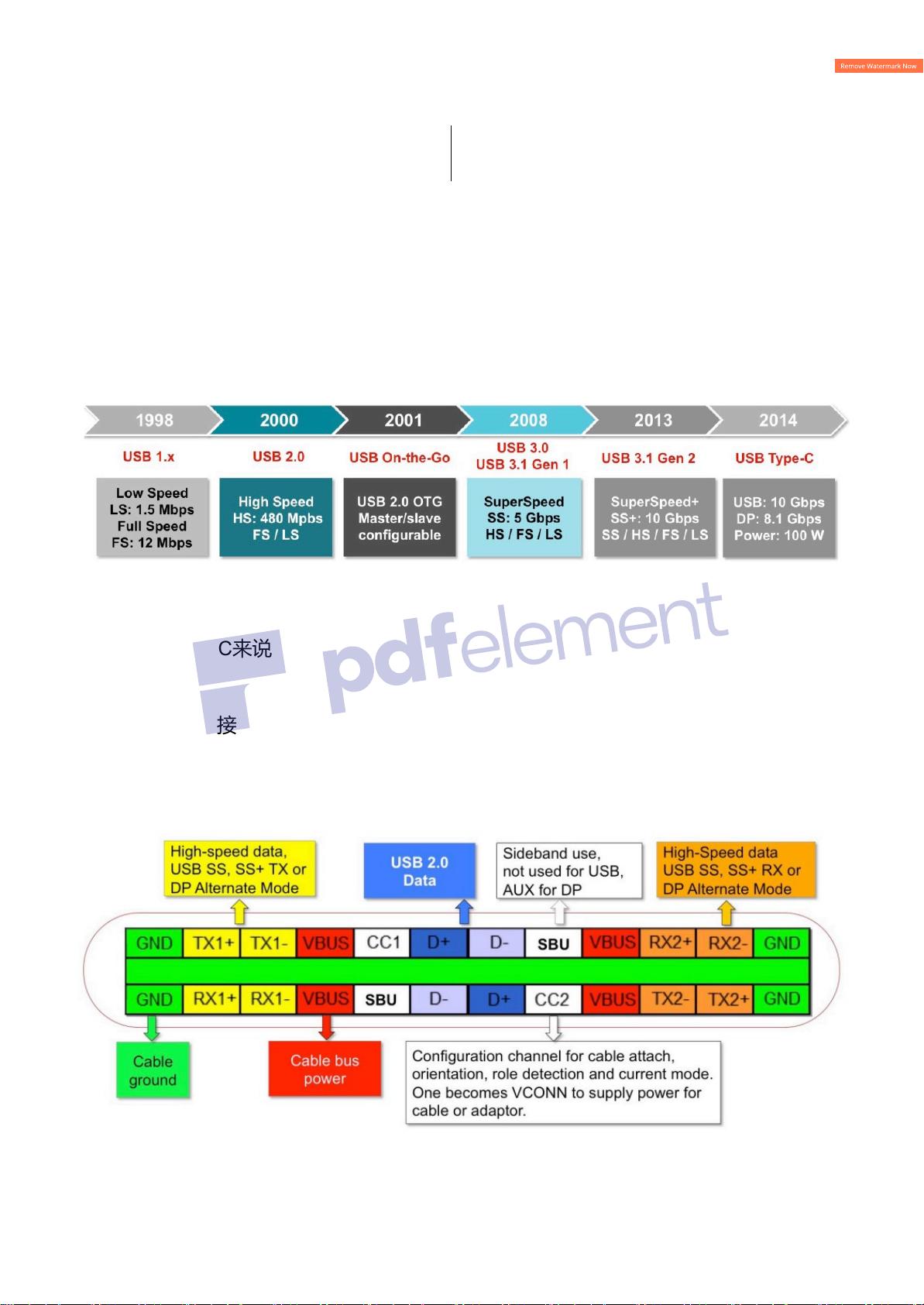

自1998年以来，USB发布至今，USB已经走过20个年头有余了。在这20年间，USBIF

组织发布N种接口状态，包括A口、B口、MINIA、MINIB、MicroA、MicroB等等接口形

态，由于各家产品的喜好不同，不同产品使用不同类型的插座，因此悲剧来了，我们也要常

备N中不明用途的接口转接线材。

图1USB协议发布时间节点

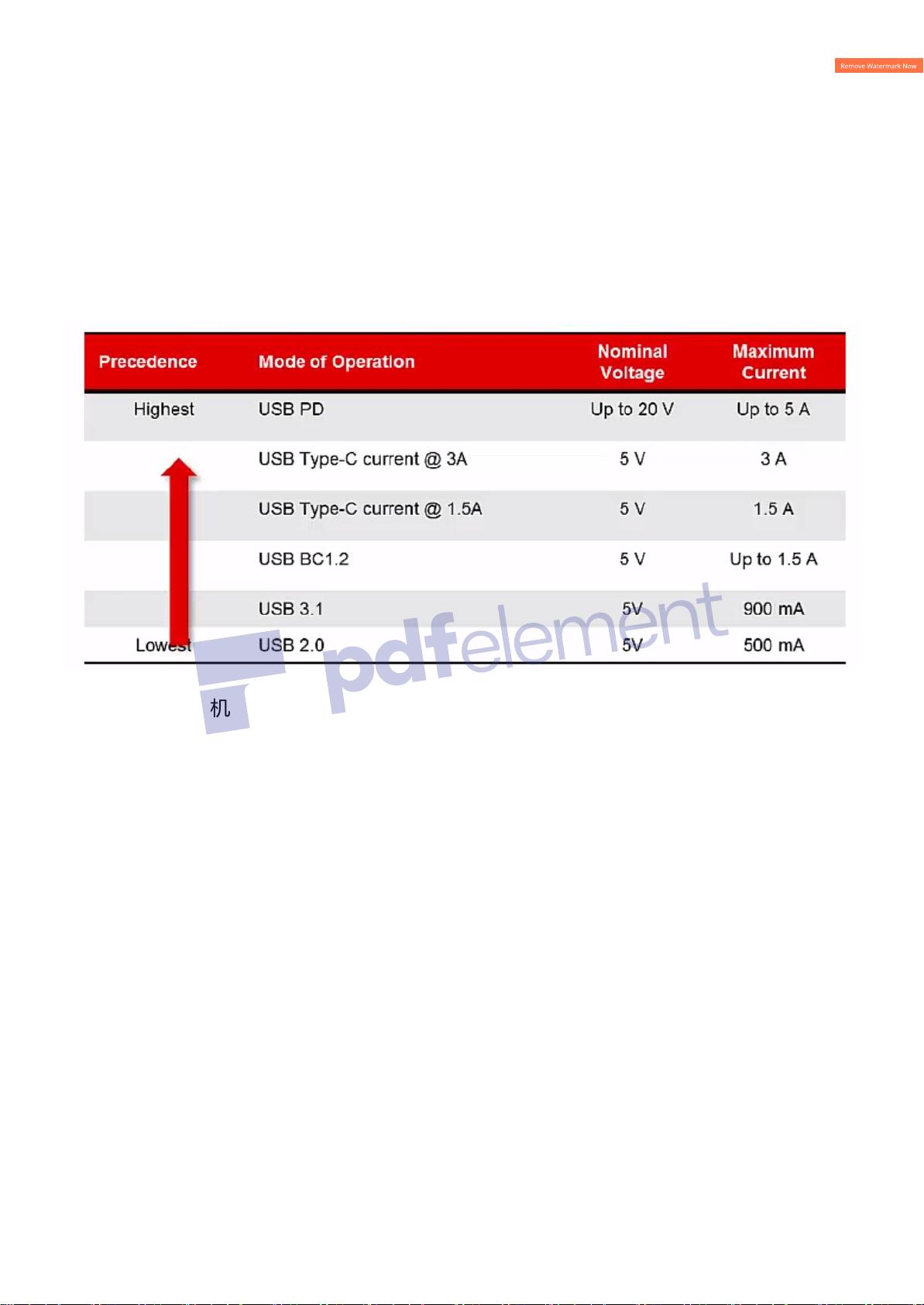

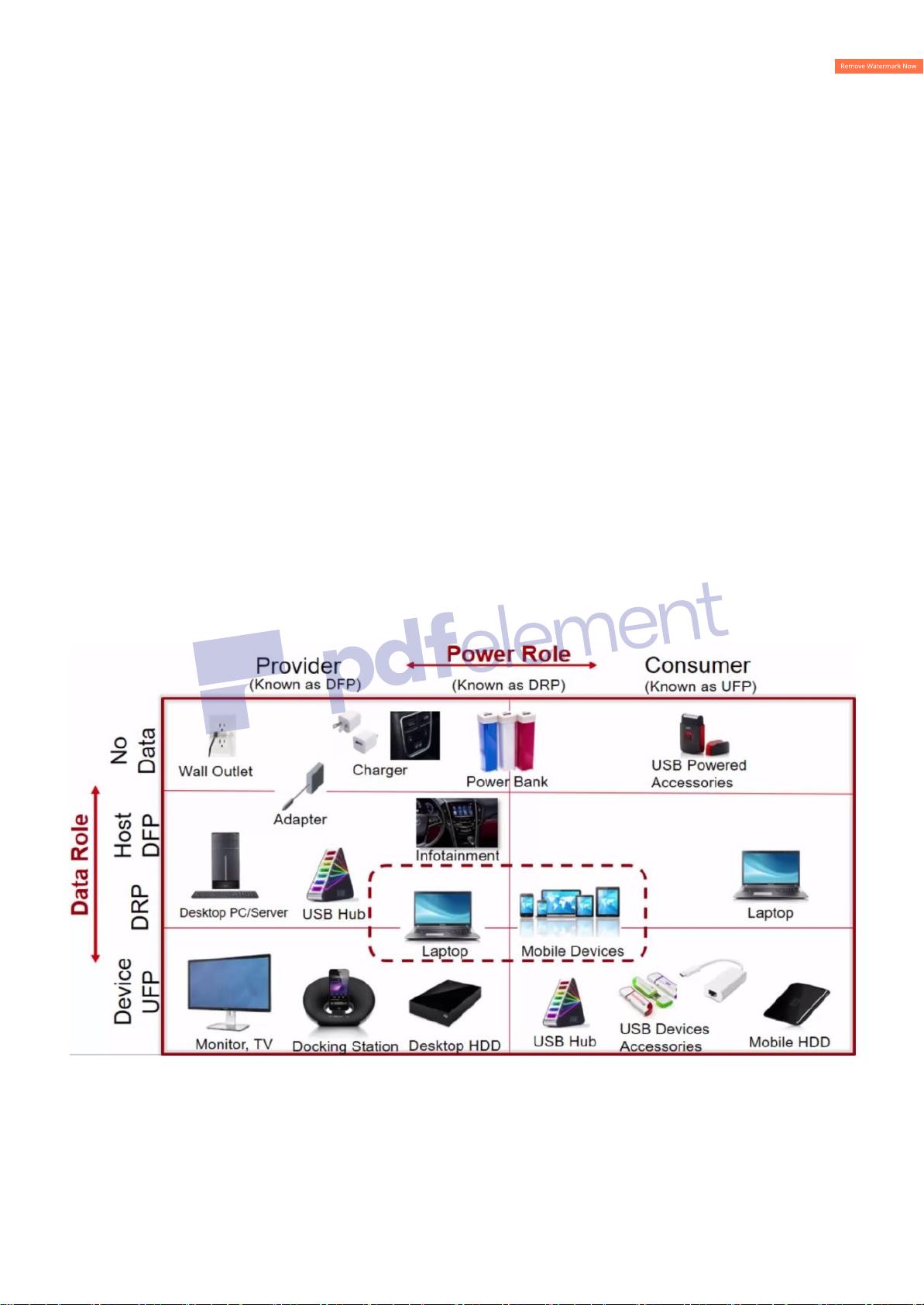

而对于TypeC来说，看起来USB标准化组织也是意识到统一和标准化问题，在定义标

准时，除了硬件接口定义上，还增加了一部分“个性化”特点。分别是什么呢？

1.1定义了全新的接口形态

接口大小跟MicroUSB相近，约为8.3mmx2.5mm，支持正反插，同时也规范了对应

的线材，接口定义如下（线材端只有一对USB2.0DATA）：

在插座定义上，定义了如下两种插座：

a）全功能的TypeC插座，可以用于支持USB2.0、USB3.1、等特性的平台和设备。

b）USB2.0TypeC插座，只可以用在支持USB2.0的平台和设备上。

在插头定义上，定义了如下三种插头：

a）全功能的TypeC插头，可以用于支持USB2.0、USB3.1、等特性的平台和设备。

b）USB2.0TypeC插头，只可以用在支持USB2.0的平台和设备上。

c）USBTypeCPowerOnly插头，用在那些只需要供电设备上（如充电器）。

在线缆定义上，定义了如下三种线缆：

a）两端都是全功能TypeC插头的全功能TypeC线缆。

b）两端都是USB2.0TypeC插头的USB2.0TypeC线缆。

c）只有一端是TypeC插头（全功能TypeC插头或者USB2.0TypeC插头）的线缆。

还定义了N种为了兼容旧设备的线缆：

a）一种线缆，一端是全功能的TypeC插头，另一端是USB3.1TypeA插头。

b）一种线缆，一端是USB2.0TypeC插头，另一端是USB2.0TypeA插头。

c）一种线缆，一端是全功能的TypeC插头，另一端是USB3.1TypeB插头。

d）一种线缆，一端是USB2.0TypeC插头，另一端是USB2.0TypeB插头。

e）一种线缆，一端是USB2.0TypeC插头，另一端是USB2.0MiniB插头。

f）一种线缆，一端是全功能的TypeC插头，另一端是USB3.1MicroB插头。

g）一种线缆，一端是USB2.0TypeC插头，另一端是USB2.0MicroB插头。

h）一种适配器，一端是全功能的TypeC插头，另一端是USB3.1TypeA插座。

i）一种适配器，一端是USB2.0TypeC插头，另一端是USB2.0MicroB插座。

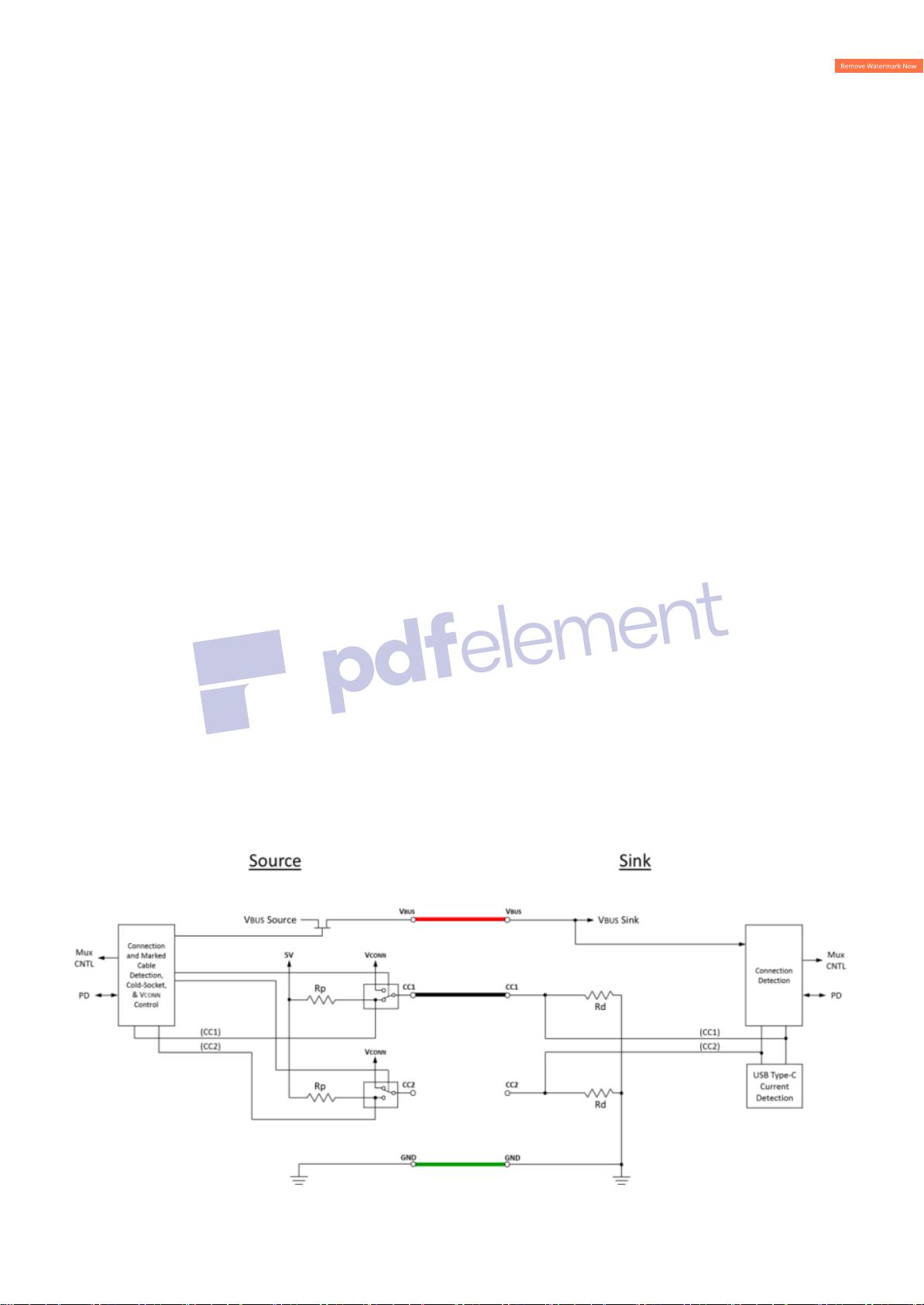

以上这些线材，我们知道，TypeA接的是HOST，所以转接线中，CC引脚需要接上拉电
