# 1. 状态空间方法概述

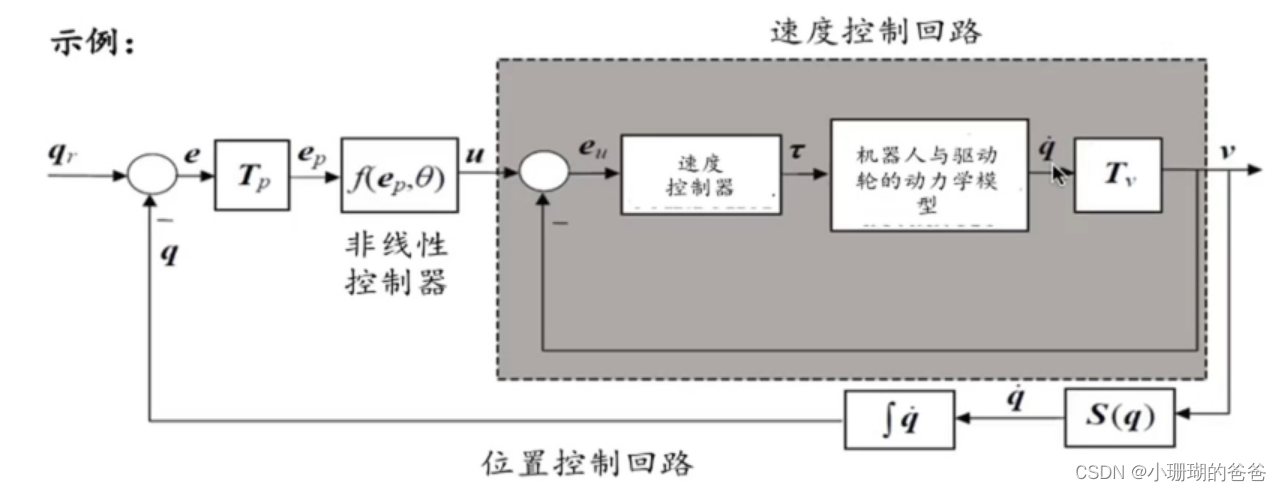

状态空间方法是一种用于建模和分析动态系统的数学框架。它将系统描述为其状态变量的集合,这些变量随着时间的推移而演变。状态空间方法广泛应用于各种领域,包括机器人导航、控制系统和信号处理。
状态空间模型由两个方程组成:状态方程和观测方程。状态方程描述了系统状态随时间的变化,而观测方程描述了系统输出与状态之间的关系。通过求解状态方程,可以预测系统在未来时刻的状态,从而实现预测和控制。
# 2. 状态空间建模
### 2.1 状态空间模型的定义和表示
**2.1.1 离散状态空间模型**
离散状态空间模型描述了系统在离散时间步长下的演化。它由两个方程组成:
* 状态方程:描述系统状态如何随着时间变化。
```
x(k+1) = A x(k) + B u(k) + w(k)
```
其中:
- x(k) 是 k 时刻的状态向量
- A 是状态转移矩阵
- B 是输入矩阵
- u(k) 是 k 时刻的输入向量
- w(k) 是过程噪声,服从正态分布 N(0, Q)
* 观测方程:描述系统观测值如何从状态中产生。
```
y(k) = C x(k) + D u(k) + v(k)
```
其中:
- y(k) 是 k 时刻的观测向量
- C 是观测矩阵
- D 是直接传递矩阵
- v(k) 是观测噪声,服从正态分布 N(0, R)
**2.1.2 连续状态空间模型**
连续状态空间模型描述了系统在连续时间下的演化。它由两个微分方程组成:
* 状态方程:
```
dx/dt = A x(t) + B u(t) + w(t)
```
* 观测方程:
```
y(t) = C x(t) + D u(t) + v(t)
```
其中:
- x(t) 是 t 时刻的状态向量
- A、B、C、D 与离散状态空间模型中相同
- w(t) 和 v(t) 是连续时间下的过程和观测噪声,通常服从高斯过程或维纳过程
### 2.2 状态空间模型的构建
状态空间模型的构建可以采用两种主要方法:
**2.2.1 物理建模法**
物理建模法基于系统物理原理建立状态空间模型。它涉及将系统分解为一组微分方程,然后将其转换为状态空间形式。这种方法适用于具有明确物理规律的系统。
**2.2.2 数据驱动法**
数据驱动法从观测数据中推导出状态空间模型。它使用系统输入和输出数据来估计状态转移矩阵、观测矩阵和噪声协方差矩阵。这种方法适用于难以建立物理模型的系统。
**代码示例:**
```python
import numpy as np
from scipy.linalg import expm
# 离散状态空间模型
A = np.array([[1, 1], [0, 1]])
B = np.array([[0], [1]])
C = np.array([[1, 0]])
Q = np.array([[0.1, 0], [0, 0.1]])
R = np.array([0.1])
# 连续状态空间模型
A_c = np.array([[0, 1], [-1, 0]])
B_c = np.array([[0], [1]])
C_c = np.array([[1, 0]])
Q_c = np.array([[0.1, 0], [0, 0.1]])
R_c = np.array([0.1])
# 状态转移和观测
x0 = np.array([0, 0])
u = np.array([0])
y = np.array([0])
# 离散状态空间模型预测
x_pred = np.dot(A, x0) + np.dot(B, u)
y_pred = np.dot(C, x_pred)
# 连续状态空间模型预测
x_pred_c = expm(A_c * 0.1) @ x0 + (expm(A_c * 0.1) - np.eye(2)) @ np.dot(B_c, u)
y_pred_c = np.dot(C_c, x_pred_c)
```
# 3.1 卡尔曼滤波
**3.1.1 卡尔曼滤波的原理**
卡尔曼滤波是一种递归估计算法,用于估计动态系统的状态。它基于以下两个假设:
* 系统的状态服从马尔可夫过程。
* 系统的观测值服从高斯分布。
卡尔曼滤波由两个步骤组成:预测和更新。
**预测步骤:**
```python
x_pred = A * x_prev + B * u
P_pred = A * P_prev * A.T + Q
```
* `x_pred`:预测状态
* `x_prev`:前一时间步的状态
* `u`:控制输入
* `A`:状态转移矩阵
* `B`:控制输入矩阵
* `P_pred`:预测协方差矩阵
* `P_prev`:前一时间步的协方差矩阵
* `Q`:过程噪声协方差矩阵
**更新步骤:**
```python
K = P_pred * H.T * inv(H * P_pred * H.T + R)
x_est = x_pred + K * (z - H * x_pred)
P_est = (I - K * H) * P_pred
```
* `K`:卡尔曼增益
* `z`:观测值
* `H`:观测矩阵
* `R`:观测噪声协方差矩阵
* `x_est`:估计状态
* `P_est`:估计协
