# 1. PID控制理论基础
PID控制(比例-积分-微分控制)是一种广泛应用于工业自动化领域的经典控制算法。它通过测量系统输出与期望值之间的偏差,并根据偏差大小调整控制量,从而实现对系统输出的稳定控制。

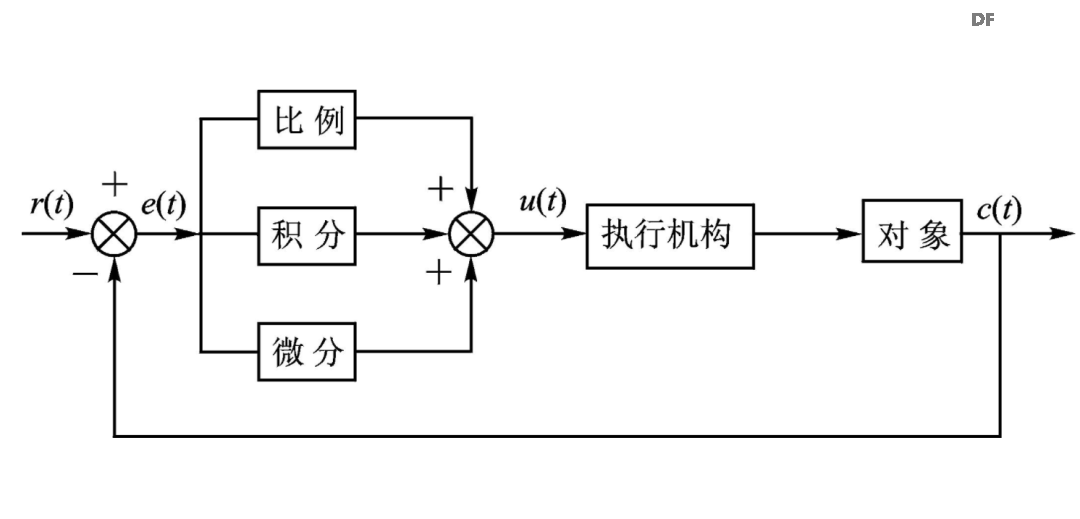

PID算法由三个部分组成:比例控制、积分控制和微分控制。比例控制根据偏差的大小进行调节,积分控制消除偏差的累积效应,微分控制预测偏差的变化趋势。通过调整这三个部分的增益系数,可以优化PID控制器的性能,实现系统的稳定和快速响应。
# 2. 单片机PID控制实现
### 2.1 PID算法的实现
PID算法由三个部分组成:比例控制、积分控制和微分控制。这三个部分共同作用,实现对被控对象的精确控制。
#### 2.1.1 比例控制
比例控制是最简单的PID控制部分。它根据被控对象当前的误差(偏差)来计算控制输出。误差越大,控制输出越大。比例控制的公式如下:
```python
P_out = Kp * error
```
其中:
* `P_out` 是比例控制输出
* `Kp` 是比例增益
* `error` 是被控对象当前的误差
#### 2.1.2 积分控制
积分控制通过累积误差来消除稳态误差。它计算误差的积分,并将其添加到控制输出中。积分控制的公式如下:
```python
I_out = Ki * ∫error dt
```
其中:
* `I_out` 是积分控制输出
* `Ki` 是积分时间常数
* `∫error dt` 是误差的积分
#### 2.1.3 微分控制
微分控制通过预测误差的变化率来提高系统的响应速度。它计算误差的微分,并将其添加到控制输出中。微分控制的公式如下:
```python
D_out = Kd * d(error)/dt
```
其中:
* `D_out` 是微分控制输出
* `Kd` 是微分时间常数
* `d(error)/dt` 是误差的微分
### 2.2 单片机PID控制器的设计
#### 2.2.1 硬件选型和配置
单片机PID控制器通常由以下硬件组成:
* **单片机:**负责执行PID算法和控制逻辑。
* **传感器:**测量被控对象的实际输出。
* **执行器:**根据控制输出调整被控对象。
硬件选型时应考虑以下因素:
* **单片机性能:**执行PID算法所需的速度和精度。
* **传感器精度:**测量被控对象输出的精度。
* **执行器响应:**执行控制输出的响应速度和精度。
#### 2.2.2 软件架构和流程
单片机PID控制器的软件架构通常包括以下模块:
* **PID算法模块:**实现PID算法,计算控制输出。
* **数据采集模块:**从传感器获取被控对象输出数据。
* **执行器控制模块:**根据控制输出控制执行器。
软件流程通常如下:
1. 数据采集模块从传感器获取被控对象输出数据。
2. PID算法模块根据当前误差和历史误差计算控制输出。
3. 执行器控制模块根据控制输出控制执行器。
4. 重复步骤1-3,形成控制闭环。
### 2.3 PID参数的整定
PID参数的整定至关重要,它决定了控制器的性能。有两种常见的整定方法:
#### 2.3.1 手动整定法
手动整定法通过试错的方式调整PID参数,直到达到满意的控制效果。这种方法比较简单,但需要一定的经验和时间。
#### 2.3.2 自动整定法
自动整定法使用算法自动调整PID参数。这种方法更准确和高效,但需要更复杂的软件和硬件。
# 3.1 电机控制
#### 3.1.1 电机模型和PID控制
电机是一种将电能转换成机械能的装置,其数学模型可以表示为:
```
J * dω/dt + B * ω = K * u
```
其中:
- J 为电机转动惯量
- B 为电机阻尼系数
- ω 为电机角速度
- K 为电机转矩常数
- u 为电机输入电压
PID控制可以有效地控制电机的转速,其控制原理如下:
- **比例控制:**根据误差的当前值调整控制输出,误差越大,控制输出越大。
- **积分控制:**根据误差的累积值调整控制输出,误差
