STM32CubeMX教程深度续集：I2C通信从入门到精通的不二法门


# 摘要
本文旨在介绍STM32微控制器与I2C通信协议的集成与应用，涵盖了从基础概念到高级实战操作的全过程。首先，文章对STM32和I2C通信进行了基础性介绍，随后详细阐述了STM32CubeMX工具的使用，包括其安装、项目创建、代码生成机制等关键环节。深入解析I2C通信协议，讨论了其原理、特点、设备寻址、数据传输以及错误检测与处理机制。接着，文章通过实战操作展示了如何进行硬件连接、软件配置和I2C数据读写，并应用高级特性以优化通信效率。最后，通过项目案例分析，探讨了I2C在实际应用中的故障排除、性能优化及协议的扩展应用。

# 关键字
STM32；I2C通信；STM32CubeMX；数据传输；错误处理；通信协议

参考资源链接：[STM32 HAL库实战：轻松配置IIC读取AT24C02](https://wenku.csdn.net/doc/6401abebcce7214c316e9f97?spm=1055.2635.3001.10343)
# 1. STM32与I2C通信基础介绍

在嵌入式系统的世界里，STM32微控制器和I2C通信协议是构建各类复杂应用的基石。本章将为读者提供一个关于STM32和I2C通信基础的综述。我们将从STM32微控制器的基本概念谈起，进而了解I2C协议的起源和它在现代电子设计中的应用。本章的内容旨在为读者提供足够的背景知识，为深入理解后续章节中的项目配置、通信协议解析和实战操作打下坚实的基础。

STM32微控制器是STMicroelectronics（意法半导体）推出的一款32位ARM Cortex-M系列处理器，广泛应用于工业控制、医疗设备和消费电子产品等领域。其具备高性能、低功耗、成本效益高等特点，成为许多工程师首选的微控制器平台。

I2C（Inter-Integrated Circuit）是一种多主机的串行通信协议，由菲利普半导体公司于1980年代提出。I2C协议通过两条线实现主设备和多个从设备之间的双向通信，支持多主机控制，且只需要两根线：一条数据线（SDA）和一条时钟线（SCL）。这种简洁的设计使得I2C成为连接低速外围设备的理想选择，如传感器、EEPROM和实时钟等。

在接下来的章节中，我们将详细探讨如何使用STM32CubeMX工具简化STM32项目配置，深入解析I2C通信协议的工作原理，以及如何在实战中实现STM32与I2C设备的通信。这些内容将帮助读者在开发实际项目时，更加高效和准确地处理STM32与I2C设备之间的交互。

# 2. STM32CubeMX工具详解

STM32CubeMX是ST公司推出的一款图形化配置工具，旨在简化STM32微控制器的配置过程。它通过生成初始化代码来加速软件开发，减少配置错误，提高开发效率。

### 2.1 STM32CubeMX的安装与配置

#### 2.1.1 工具的安装流程

安装STM32CubeMX非常简单，只需遵循以下步骤：

1. 访问ST官方网站下载STM32CubeMX安装包。
2. 运行安装程序，遵循安装向导的指引完成安装。
3. 安装完成后，启动STM32CubeMX。

下面是具体操作步骤：

- 打开下载的安装文件，通常是一个可执行文件。例如，名为`STM32CubeMX-xxx-setup.exe`。
- 运行此安装程序后，接受许可协议。
- 选择安装路径，并根据需要进行自定义安装选项。
- 点击“安装”开始安装过程。
- 安装完成后，点击“完成”。

#### 2.1.2 环境变量配置和软件更新

环境变量的配置确保了STM32CubeMX能正确识别系统中的编译器和工具链。软件更新则是为了确保能够使用最新的库和工具。

1. 安装完成后，运行STM32CubeMX，进入“Help”菜单选择“Check for updates”来检查是否有软件更新。
2. 如果有可用的更新，按照提示进行更新操作。
3. 环境变量配置可以通过STM32CubeMX的“Preferences”窗口进行设置，通常情况下，安装程序已经自动配置好了这些设置。

### 2.2 使用STM32CubeMX创建项目

#### 2.2.1 选择合适的MCU型号和配置

在创建项目之前，首先需要确定要使用的MCU型号以及基本的配置。

1. 打开STM32CubeMX，点击左上角的“New project”。
2. 通过MCU搜索栏或者产品系列选择来找到对应的MCU型号。
3. 选择合适的芯片型号后，根据项目需求，可以选择预设的配置模板（例如：Low Layer），或是点击“Start Project”开始一个空白项目。

#### 2.2.2 引脚分配与外设初始化

在项目创建后，STM32CubeMX允许用户对MCU的引脚进行分配和外设初始化。

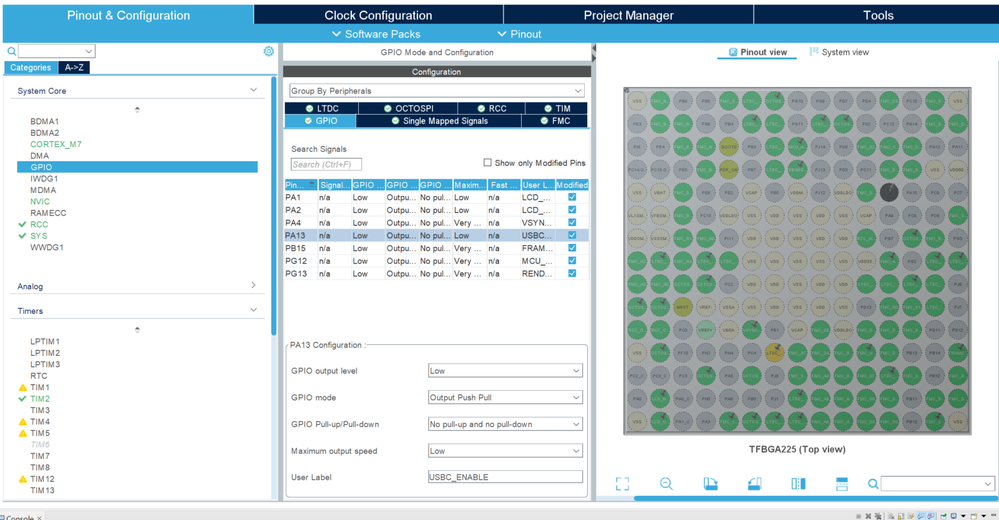

1. 在Pinout视图中，可以通过拖放的方式将需要使用的外设与相应的引脚关联。
2. 选中外设后，在右侧的配置窗口中可以对每个外设进行详细设置。
3. 例如，对于I2C总线，可以设置其速率、模式（主机或从机）、地址等参数。

#### 2.2.3 项目设置与生成

完成上述配置后，需要对项目的基本设置进行配置，并生成初始化代码。

1. 点击“Project”菜单，设置项目名称、位置和使用的IDE/编译器。
2. 在“Code Generator”选项卡中，设置代码生成的参数，例如是否生成主函数、HAL库版本等。
3. 点击“Generate Code”，STM32CubeMX将根据当前配置生成项目代码。

### 2.3 STM32CubeMX的代码生成机制

#### 2.3.1 中间件与HAL库代码解析

STM32CubeMX生成的代码基于HAL（硬件抽象层）库，提供了一套标准化的API，方便开发者编写硬件无关的代码。

/* 以下是HAL库初始化外设的一段代码示例 */
MX_GPIO_Init();  /* 初始化GPIO */
MX_I2C1_Init();  /* 初始化I2C1 */

在这段代码中，`MX_GPIO_Init` 和 `MX_I2C1_Init` 函数是通过STM32CubeMX工具自动生成的。这些函数中包含着针对特定外设的初始化代码，例如配置引脚模式、时钟、中断等。

#### 2.3.2 代码结构和可配置项分析

生成的代码具有清晰的结构，方便开发者理解和修改。

/* main.c文件的代码结构示例 */
int main(void)
{
    HAL_Init();  /* 初始化HAL库 */
    SystemClock_Config();  /* 配置系统时钟 */
    MX_GPIO_Init();  /* 初始化GPIO */
    MX_I2C1_Init();  /* 初始化I2C1 */

    /* 应用代码 */
    while(1)
    {
        /* 主循环代码 */
    }
}

在代码中，`HAL_Init`、`SystemClock_Config`、`MX_GPIO_Init` 和 `MX_I2C1_Init` 分别代表了初始化HAL库、配置系统时钟、初始化GPIO和I2C外设的函数。每个函数都有相对应的配置文件或结构体定义，例如 `I2C_HandleTypeDef` 结构体用于保存I2C初始化的配置。

/* I2C_HandleTypeDef结构体示例 */
typedef struct
{
  I2C_TypeDef                   *Instance;               /* I2C外设寄存器基地址 */
  I2C_InitTypeDef               Init
