# 1. 定时器基本原理与应用场景
## 1.1 定时器基本原理
定时器是微控制器中不可或缺的一部分,其核心功能是按照设定的时间间隔产生中断或信号。它通常包括计数器、控制逻辑和配置寄存器。工作时,定时器通过内置的时钟源或外部时钟源对计数器进行递增或递减操作,当计数值达到预设值时触发中断。
## 1.2 定时器的主要组成部分
- **计数器**:实现时间计量的基础,可进行向上或向下的计数。
- **控制逻辑**:管理定时器的启动、停止、预装载和中断请求等。
- **配置寄存器**:用于设置定时器的工作模式、计数方式、计数值以及中断功能等。
## 1.3 定时器的应用场景
在嵌入式系统中,定时器广泛应用于:
- **时间基准**:用于产生周期性的定时中断,实现任务调度、通信协议的定时事件等。
- **脉宽调制(PWM)**:控制电机速度、调整LED亮度、生成模拟信号等。
- **输入/输出捕获**:测量外部信号的频率和周期,实现高精度的事件计时。
定时器的精确度和灵活度使其在实时系统、通信控制和智能控制等领域中发挥着至关重要的作用。下一章将探讨GD32与STM32这两种主流微控制器定时器的不同特性及配置方法。
# 2. GD32与STM32定时器概述
## 2.1 GD32定时器的特性与配置
### 2.1.1 GD32定时器基本架构
GD32系列微控制器是基于ARM Cortex-M内核的32位微控制器,其定时器架构设计非常灵活,支持基本计时、输入捕获、输出比较和PWM信号生成等多种功能。GD32定时器主要由以下几个部分组成:
- **时钟源**:定时器的时钟源可以是系统时钟、外部时钟或内部时钟。它们用于驱动定时器的计数器。
- **计数器**:计数器是定时器的核心部件,可以向上或向下计数。计数器的值用于确定定时器的状态,如是否溢出或达到预设值。
- **预分频器**:预分频器位于时钟源和计数器之间,可以对时钟源进行分频操作,控制计数器的计数速度。
- **自动重装载寄存器**:自动重装载寄存器用于设置定时器溢出值,当计数器达到该值时,定时器会重置为初始值,并触发相关事件,如中断。
- **捕获/比较寄存器**:捕获寄存器用于捕获输入信号的时间戳,比较寄存器用于输出比较,控制输出信号的状态。
- **中断/事件控制器**:定时器可以产生中断或事件,中断/事件控制器负责管理这些信号,并将其传递给处理器。
### 2.1.2 GD32定时器初始化和基本使用
在GD32微控制器中使用定时器需要进行一系列的初始化设置。以下是一个简化的初始化过程:
1. **时钟使能**:首先,需要为定时器使能时钟,这可以通过系统配置工具或手动编写代码来完成。
2. **定时器配置**:接下来,配置定时器的参数,包括时钟源选择、预分频值、自动重装载值等。
3. **中断配置**:如果需要使用定时器中断,还需要配置中断优先级,并在中断服务函数中实现特定的处理逻辑。
4. **启动定时器**:最后,通过设置相应的控制位启动定时器。
下面是一个简单的示例代码块,展示如何初始化GD32定时器并设置中断:
```c
#include "gd32f10x.h"
void timer_init(void) {
// 使能定时器时钟
rcu_periph_clock_enable(RCU_TIMER);
// 定时器初始化结构体设置
timer_parameter_struct timer_initpara;
timer_deinit(TIMER0);
timer_initpara.prescaler = 8399; // 预分频器值
timer_initpara.alignedmode = TIMER_COUNTER_EDGE;
timer_initpara.counterdirection = TIMER_COUNTER_UP;
timer_initpara.period = 9999; // 自动重装载值
timer_initpara.clockdivision = TIMER_CKDIV_DIV1;
timer_init(TIMER0, &timer_initpara);
// 中断配置
nvic_irq_enable(TIMER0_IRQn, 0, 0);
timer_interrupt_enable(TIMER0, TIMER_INT_UP);
// 启动定时器
timer_primary_output_config(TIMER0, ENABLE);
timer_auto_reload_shadow_enable(TIMER0);
timer_enable(TIMER0);
}
// 定时器0中断服务函数
void TIMER0_IRQHandler(void) {
if (timer_interrupt_flag_get(TIMER0, TIMER_INT_FLAG_UP)) {
timer_interrupt_flag_clear(TIMER0, TIMER_INT_FLAG_UP);
// 处理定时器溢出事件
}
}
```
在这段代码中,我们首先进行了定时器时钟的使能和定时器的初始化设置,包括预分频值和自动重装载值的配置。接着,我们启用了定时器的中断功能,并编写了中断服务函数来处理定时器溢出事件。最后,我们启动了定时器,并且使能了自动重装载功能。
请注意,代码中引用的宏定义和函数需要根据GD32的具体型号和使用的库来确定。在实际应用中,可能需要根据具体需求进行更详细的配置,比如设置不同的时钟源、中断优先级等。
## 2.2 STM32定时器的特性与配置
### 2.2.1 STM32定时器基本架构
STM32系列微控制器也是基于ARM Cortex-M内核的32位微控制器,其定时器架构与GD32类似,具有很高的灵活性和功能性。STM32定时器的主要组成部分如下:
- **时钟源**:STM32定时器同样可以从系统时钟、外部时钟或内部时钟获取时钟源。
- **计数器**:计数器负责以预设的模式进行计数,可以是向上计数、向下计数或中心对齐计数。
- **预分频器**:预分频器用于降低计数器的计数频率。
- **自动重装载寄存器**:此寄存器存储了计数器的周期值。
- **捕获/比较寄存器**:捕获寄存器用于记录输入信号的时间信息,比较寄存器用于设置输出波形的转换点。
- **中断/事件控制器**:处理定时器相关的中断请求,并可通过事件总线触发其他外设。
### 2.2.2 STM32定时器初始化和基本使用
在STM32微控制器中初始化定时器涉及到一系列步骤,这些步骤包括时钟使能、定时器参数配置、中断配置和启动定时器。以下是一个初始化STM32定时器的代码示例:
```c
#include "stm32f10x.h"
void timer_init(void) {
// 使能定时器时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
// 定时器初始化结构体设置
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
TIM_TimeBaseStructure.TIM_Period = 9999; // 自动重装载值
TIM_TimeBaseStructure.TIM_Prescaler = 8399; // 预分频器值
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; // 向上计数模式
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);
// 中断配置
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
// 启动定时器
TIM_Cmd(TIM2, ENABLE);
}
// 定时器2中断服务函数
void TIM2_IRQHandler(void) {
if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET) {
TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
// 处理定时器溢出事件
}
}
```
在这个示例中,我们通过使能定时器时钟、配置定时器参数和中断、启动定时器等步骤完成了定时器的初始化。在中断服务函数中,我们处理了定时器的溢出事件。与GD32类似,代码中所用的宏定义和函数需要根据具体的STM32型号和使用的库来确定。
在下一节中,我们将详细探讨如何在GD32和STM32之间进行定时器功能的迁移策略,包括硬件时钟源适配和定时器功能映射与对比。
# 3. GD32到STM32定时器迁移策略
## 3.1 硬件时钟源适配
### 3.1.1 时钟源选择与配置
在GD32和STM32微控制器中,定时器的功能往往依赖于精确的时钟源。了解和选择正确的时钟源是迁移过程中至关重要的一步。微控制器的时钟源可以是内部时钟(如内部高速时钟)或外部时钟(如外部晶振或外部时钟输入)。GD32与STM32在时钟体系结构上有所不同,但都具备灵活的时钟配置选项。
在GD32中,定时器的时钟源一般来自于内部高速时钟(HXTAL)或者是内部低速时钟(LXTAL)。而在STM32系列中,可以使用内部的时钟信号,例如内部高速时钟(HSI)、内部低速时钟(LSI),或者外部时钟源(HSE、LSE)。
迁移时,需要对原有GD32系统的时钟配置进行详细分析,并在STM32上重新配置相应的时钟源。例如,若在GD32中使用外部8MHz晶振,那么在STM32中也要配置外部时钟源,并确保频率匹配。

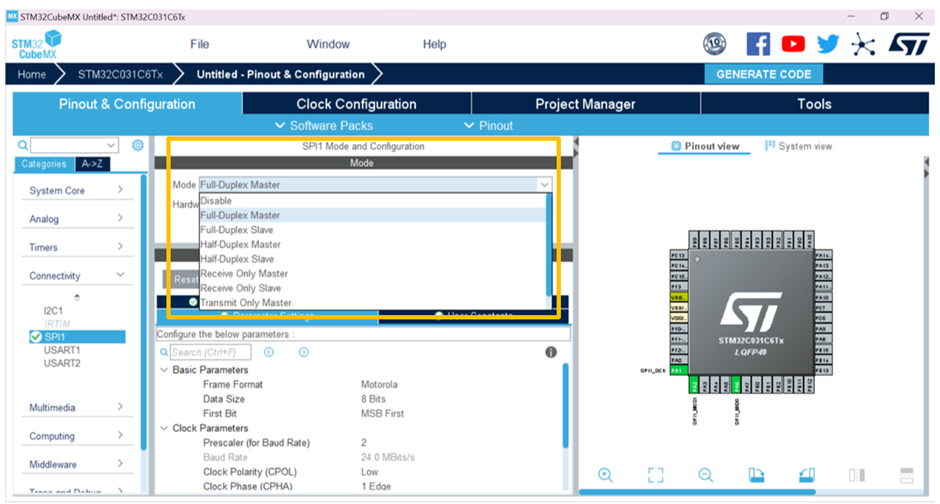

在配置时钟源时,通常需要对时钟树进行设定,决定主时钟(PLL)、系统时钟(SYSCLK)、定时器时钟(TIMCLK)等的来源与分频。STM32CubeMX是一个非常有用的工具,可以帮助开发者图形化地配置时钟树,减少配置错误。
```c
// 示例代码:STM32时钟配置
// HAL库函数配置PLL作为系统主时钟
HAL_RCC_OscConfig(&RCC_OscInitStruct);
HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_4);
// RCC_ClkInitStruct定义了系统时钟和定时器时钟的来源
// FLASH_LATENC
```
