VL53L1X实战教程：硬件连接、配置要点及故障排除


# 摘要
本文详细介绍了VL53L1X激光传感器的各个方面，包括其概述、硬件连接指南、配置要点、故障排除技巧以及在不同应用场景下的高级应用拓展。通过对硬件接口、电源连接、物理安装的深入解析，本文提供了详细的硬件使用指导。同时，针对配置要点和故障排除提供了实用的技术细节，包括初始化、距离测量模式、中断与GPIO配置，以及通信故障诊断、测量偏差校正和性能优化。最后，文章通过应用案例分析，展示了VL53L1X在移动机器人避障、智能测量工具、智能家居等领域的集成与应用效果，探讨了多传感器同步测量、机器视觉融合以及智能算法优化等高级应用，为相关领域的研究和开发提供了宝贵的参考。

# 关键字
VL53L1X激光传感器；硬件连接；I2C通信；配置参数；故障诊断；应用案例；多传感器同步测量；机器视觉融合；智能算法

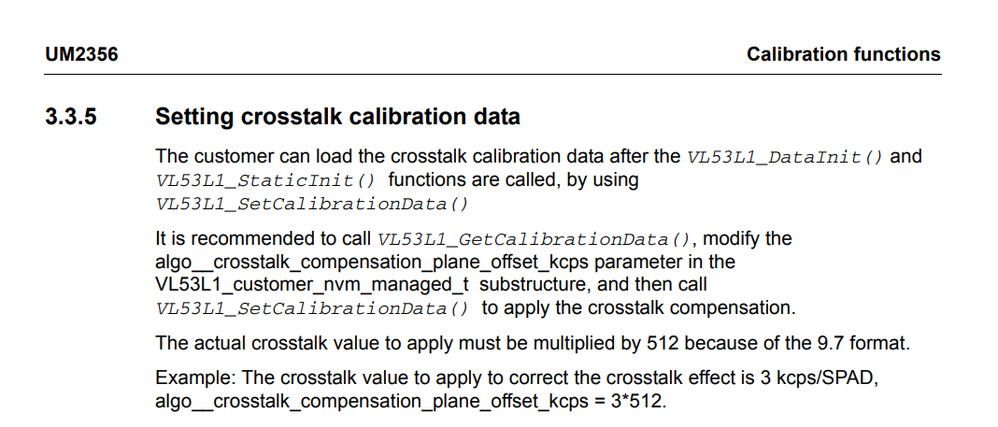

参考资源链接：[VL53L1X长距离测距传感器API详细指南](https://wenku.csdn.net/doc/64604e5f5928463033ad8320?spm=1055.2635.3001.10343)
# 1. VL53L1X激光传感器概述

激光传感器在现代传感技术中扮演着重要的角色，而VL53L1X是意法半导体推出的一款高性能、小型化的ToF（Time-of-Flight，飞行时间）激光测距传感器。这种传感器广泛应用于从机器人导航、无人机避障到智能测量工具等众多领域。

本章节将详细介绍VL53L1X激光传感器的基本特性，其工作原理，以及它如何通过发射激光脉冲并测量反射回来的时间来实现精确的距离测量。我们也会讨论其在不同应用场景下的优势与潜在挑战，为读者提供一个关于VL53L1X激光传感器的全面概览。

VL53L1X的性能表现在同级产品中十分出色，它具有更长的测距范围、更快的测量速度和较低的功耗。此外，它的集成式微型光学系统和激光驱动器让它在小型化和易用性方面独具优势。

通过本章内容，读者将建立起对VL53L1X激光传感器的基础认识，并对其在现实世界中的应用有一个初步的了解。这为接下来深入探讨VL53L1X的硬件连接、配置、故障排除和高级应用打下坚实的基础。

# 2. VL53L1X硬件连接指南

## 2.1 硬件接口详解

### 2.1.1 I2C通信协议基础

I2C（Inter-Integrated Circuit）是一种多主机、多从机的串行通信协议，它允许微控制器（MCU）与多个外围设备进行通信。I2C接口需要两条线路，一条是数据线（SDA），另一条是时钟线（SCL）。SDA用于数据的发送和接收，而SCL则提供时钟信号，用于同步数据传输。

I2C协议使用开放集电极结构，意味着SDA和SCL线路是通过上拉电阻连接至VCC的，而在通信过程中，主设备（通常是微控制器）将这些线路拉低至地电位。通信中的设备分为两种：主设备和从设备。主设备负责生成时钟信号，并开始和停止通信序列，而从设备则等待主设备的通信请求。

通信可以是单向或双向的，数据是以8位字节的形式进行发送，每个字节后都会跟随一个应答位。若从设备接收到数据后，会发送一个应答位（ACK），表示数据已被成功接收。如果未发送应答位，则视为非应答（NACK），这可能是因为从设备忙无法接收数据，或者接收到的数据有误。

理解I2C协议的这一基础是进行VL53L1X激光传感器硬件连接的前提。I2C的灵活性和对多设备支持是设计复杂的嵌入式系统时的理想选择，但同样要求开发者能精确控制时序和处理通信错误。

### 2.1.2 接口连接步骤和注意事项

连接VL53L1X传感器至微控制器时，首先需要确保传感器的VDD和GND引脚分别连接到对应的电源和地线。接下来，将传感器的SDA和SCL引脚连接到微控制器的I2C通信接口的对应引脚。

在进行连接时，注意以下几点：
- 确认所有连接点的电压级别兼容。VL53L1X通常工作在2.8V至3.3V，确保微控制器的I2C接口与此电压级别相匹配。
- 在传感器和微控制器之间使用适当的上拉电阻。这通常在1.8kΩ至10kΩ之间。如果微控制器内部有上拉电阻，可能无需外部上拉。
- 遵循正确的引脚排列顺序连接，这有助于避免不必要的电路设计错误。
- 确保连接过程中电源断开，以防止短路或其他电气问题。
- 在接线完成后，可以使用示波器或逻辑分析仪检查时钟和数据线的通信波形，确保I2C通信正常进行。

通过以上步骤，可以确保VL53L1X传感器通过I2C接口正确连接，并准备进行初始化和数据通信。

## 2.2 电源和地线连接

### 2.2.1 电源需求和稳定性考量

VL53L1X传感器对电源的质量有较高要求，必须保证电源电压在2.8V至3.3V之间。推荐在电源和地线之间使用至少100nF的去耦电容，以滤除电源线上的高频噪声，并保持供电稳定。

为了进一步提高稳定性，建议在PCB布局设计中将去耦电容放置尽可能靠近传感器的电源引脚。如果传感器和微控制器距离较远，也应该在微控制器的电源引脚附近使用额外的去耦电容。

电源的稳定性不仅仅取决于去耦电容，还包括稳压器的选择。如果电源电压超过3.6V，就需要使用线性稳压器或开关稳压器将电压降至3.3V。选用的稳压器必须具有足够低的输出噪声，以避免对传感器的测距精度造成影响。

### 2.2.2 地线布线的最佳实践

在电路设计中，地线（GND）是最容易被忽视但实际上非常重要的部分。良好的地线设计可以提高电路的稳定性和抗干扰能力。VL53L1X传感器的地线连接点应尽可能多地连接到系统地面上，形成一个单点接地的“星形”拓扑结构。

以下是设计地线时的几点最佳实践：
- 使用较宽的地线来减少电阻和电感效应，这有助于提高信号的完整性和系统的抗干扰能力。
- 避免在地线上形成电流环路，因为这些环路可能会像天线一样接收电磁干扰。
- 在传感器与微控制器之间保持清晰和连续的地线路径，这有助于提高通信的稳定性和降低噪声。
- 对于高速或高精度的信号线，建议在它们附近使用专用的、连续的地线层，以此减少串扰和电磁干扰。

通过遵循这些最佳实践，可以确保VL53L1X激光传感器在高性能和高可靠性的条件下运行。

## 2.3 传感器的物理安装

### 2.3.1 传感器固定方法

传感器的准确安装对于其性能至关重要。VL53L1X传感器通过一个或多个孔固定至目标物体。固定方法取决于具体的物理环境和需求，但通常包含以下几种类型：

- 使用螺丝和螺母固定传感器。这是一种最常见且可靠的安装方式，但需要在安装位置预留适当的螺丝孔。
- 利用粘合剂或双面胶带。这种方法适用于轻载或移动应用场景，但可能降低传感器的可维护性。
- 采用夹具或支架固定。这种方式可以提供良好的灵活性，并能方便地进行传感器的拆卸和重新定位。

在安装传感器时，重要的是要保证传感器与目标物体平行，并在适当的固定点上施加均匀的压力。传感器不应承受任何扭曲或弯曲力矩，否则可能导致测量误差或设备损坏。

### 2.3.2 传感器与目标物体的对准技巧

对准传感器和目标物体是实现精确测量的关键。传感器应与预期测量的目标物体表面保持垂直对齐。通常，这可以通过以下方法来实现：

- 使用标尺或直角尺来确保传感器的平面与目标物体的平面垂直。
- 利用激光对准器或线投射器来辅助调整传感器位置，直到获得最佳对准。
- 在某些应用场景中，可以使用带有自动对焦功能的机械臂来帮助传感器对准目标。
- 利用软件工具和算法对传感器的读数进行分析和校准，也可以在一定程度上补偿对准误差。

在安装过程中，应小心操作，并经常检查传感器的输出信号，以确保其始终保持在正确的测量范围内。对准过程可能需要反复调整，直至获得稳定和一致的测量结果。

# 3. VL53L1X配置要点

## 3.1 初始化和配置步骤

VL53L1X激光传感器在实际应用中，需要按照一系列步骤进行初始化和配置，以确保其能够正确地进行距离测量。

### 3.1.1 初始化代码示例

初始化VL53L1X传感器通常涉及到设置I2C地址、配置测量模式以及校准传感器等关键步骤。以下是一个初始化的代码示例，用于演示如何在Arduino平台上进行操作：

#include <Wire.h>
#include "VL53L1X.h"

VL53L1X sensor;

void setup()
{
  Wire.begin();
  sensor.init();
  sensor.setTimeout(500);
  sensor.startContinuous();
}

void loop()
{
  int distance = sensor.readRangeContinuousMillimeters();
  if (sensor.timeoutOccurred()) { Serial.print(" TIMEOUT"); }

  Serial.print(distance);
  Serial.println(" mm");
  delay(100);
}

在这段代码中，`VL53L1X` 是一个由STMicroelectronics提供的库文件，用于简化VL53L1X的初始化和配置过程。

### 3.1.2 必要的配置参数解读

VL53L1X传感器的初始化和配置过程中涉及到多个参数，其中最关键的几个包括：

- **I2C地址**：传感器的默认I2C地址通常是0x29，但可以通过硬件连接修改为0x40或0x29。
- **连续测量模式**：通过 `sensor.startContinuous()` 启用连续模式，允许传感器不断进行测量。
- **超时设置**：`sensor.setTimeout()` 允许设置一个超时值，以避免由于通信问题导致的阻塞。
- **测量周期**：在连续模式下，可以通过 `sensor.setDistanceMode()` 和 `sensor.setMeasurementTimingBudget()` 来调整测量周期和测量时间预算。

## 3.2 距离测量模式设置

VL53L1X激光传感器提供了多种距离测量模式，以适应不同的应用场景。

### 3.2.1 不同测量模式的选择与适用场景

VL53L1X提供了以下几种距离测量模式：

- **短程模式**：适合测量近程目标，例如在机器人避障场景。
- **长程模式**：适用于测量较远距离的目标，例如在物流分拣系统中。
- **高速模式**：用于需要快速测量的应用，如高速运动物体跟踪。
- **高精度模式**：在需要极高精度测量时使用，例如精密测量设备。

### 3.2.2 距离阈值和信号阈值的设定

为了优化传感器的性能，可以设置距离阈值和信号阈值。例如，可以设置一个最小和最大测量距离，超出这个范围的测量值将被忽略。此外，信号阈值的设置有助于减少背景噪声对测量结果的干扰。

sensor.setSignalRateLimit(0.1);
sensor.setDistanceMode(VL53L1X::Long);
sensor.setMeasurementTimingBudget(33000);

在代码中，`setSignalRateLimit` 设置了最小信号率限制，`setDistanceMode` 选择了测量模式，而 `setMeasurementTimingBudget` 设置了测量时间预算。

## 3.3 中断和GPIO配置

中断和GPIO配置允许VL53L1X与微控制器进行高效交互。

### 3.3.1 GPIO模式选择与应用

VL53L1X支持多种GPIO模式，包括：

- **中断模式**：传感器可以通过一个引脚通知微控制器，如测量完成或出错。
- **关闭中断**：不使用中断模式。
- **GPIO引脚模式**：可用于其他目的，如控制外部设备。

### 3.3.2 中断触发条件和处理机制

当中断被启用时，中断触发条件需要被适当配置。例如：

sensor.enableEvent(VL53L1X::RANGING_INTERRUPT_STATUS_GPIO);
sensor.disableEvent(VL53L1X::RANGE_STATUS_GPIO);

这里，`enableEvent` 方法允许传感器在测量完成时触发GPIO中断，而 `disableEvent` 方法用于禁用某个事件的中断。

为了处理中断，需要在微控制器端编写相应的中断服务例程 (ISR)，例如：

attachInterrupt(digitalPinToInterrupt(GPIO_PIN), ISR, CHANGE);

在这个中断处理函数中，你需要编写代码来读取测量结果，并执行下一步操作，比如数据处理或者与其他系统组件的通信。

| 模式类型 | 用途 | 配置参数 |
|-----------|------|-----------|
| 中断模式 | 通知微控制器测量完成 | RANGING_INTERRUPT_STATUS_GPIO |
| 关闭中断 | 不使用中断通知 | 禁用所有事件 |
| GPIO引脚模式 | 控制外部设备 | 使用GPIO引脚控制 |

VL53L1X通过灵活的中断和GPIO配置，提供了与微控制器交互的多样性和效率。根据应用需求，合理配置这些参数，可以显著提升系统的响应速度和性能。

# 4. VL53L1X故障排除技巧

## 4.1 通信故障诊断

### 4.1.1 I2C通信故障的排查流程

故障排除的第一步是确保VL53L1X激光传感器与微控制器（MCU）之间的I2C通信正常工作。要正确诊断I2C通信故障，首先需要了解基本的通信流程：

1. 通过I2C总线初始化传感器。
2. 发送必要的配置命令。
3. 进行测量，并读取测量结果。
4. 如有需要，进入待机模式以节省电能。

排查流程如下：

1. **检查I2C地址**：确保VL53L1X的设备地址正确，并且MCU已经正确配置I2C总线的速率（一般为400kHz）。
2. **检查通信线**：确认SDA（数据线）和SCL（时钟线）连接没有物理错误，并且都已通过适当的上拉电阻连接到VDD。
3. **读取状态寄存器**：通过读取VL53L1X的状态寄存器，检查是否有任何错误标志被设置。
4. **时序分析**：使用示波器检查I2C总线上的时序是否符合标准。任何异常的时钟或数据信号都可能导致通信失败。
5. **软件模拟**：在没有硬件I2C驱动的情况下，用软件模拟I2C协议，逐步发送数据和时钟信号，以识别软件实现中的问题。
6. **重试机制**：如果通信错误依旧，实现重试机制尝试重新建立连接。

### 4.1.2 常见错误代码解析及应对策略

在通信过程中，MCU可能会收到特定的错误代码，以下是一些常见的错误代码及其可能的原因和解决方法：

1. **ERR更多**：指通信过程中出现多个错误。此时应检查硬件连接、检查数据包结构是否正确，并确保命令和参数设置无误。
2. **ERR7**：表示时钟延时过长。可以通过调整MCU的I2C时钟频率来解决。
3. **ERR1**：表示无法识别设备。首先检查I2C地址是否配置正确，然后检查硬件连接是否稳定。
4. **ERR4**：表示数据校验失败。仔细检查发送和接收的数据包是否完整且匹配，验证通信协议的每一步是否正确实施。

## 4.2 测量偏差校正

### 4.2.1 校准流程和方法

测量偏差是激光传感器经常遇到的问题，为确保测量准确，需要进行校准。以下是校准流程和方法：

1. **环境准备**：在一个静态和无尘的环境中放置VL53L1X传感器和校准板。
2. **启动传感器**：按照初始化和配置步骤启动传感器。
3. **采集数据**：在理想条件下进行多次测量，收集数据。
4. **分析数据**：比较测量值和实际值，确定偏差。
5. **计算校准因子**：根据偏差计算出需要调整的校准因子。
6. **应用校准因子**：将校准因子写入传感器的校准寄存器。
7. **验证校准结果**：重复测量以验证校准是否有效。

### 4.2.2 环境因素对测量结果的影响及对策

环境因素可能对VL53L1X的测量结果产生影响，以下是主要因素以及可能的对策：

1. **温度和湿度**：温度和湿度的变化会影响空气折射率，进而影响测量精度。应采用温度补偿和湿度补偿算法校正。
2. **表面反射率**：目标物体表面的反射率不一致可能会导致测量误差。建议使用具有适应不同表面反射率的算法，例如动态调整发射功率。
3. **灰尘和雾气**：空气中悬浮颗粒可能散射激光光束，产生误差。通过软件滤波技术处理信号，以减少噪声和误差。

## 4.3 性能优化和维护

### 4.3.1 提升测量精度的策略

提升VL53L1X激光传感器的测量精度是提高整个系统性能的关键。以下是一些优化策略：

1. **软件滤波**：应用移动平均、中值滤波等算法，减少随机噪声的影响。
2. **自适应阈值**：动态调整测量阈值，优化不同环境下的测量性能。
3. **多点测量和平均**：对同一目标进行多次测量，并取平均值，以获得更稳定的测量结果。
4. **校准周期性执行**：定期执行校准，以补偿长时间运行导致的设备漂移。

### 4.3.2 定期维护和性能监控的重要性

定期维护和性能监控可以确保VL53L1X激光传感器持续稳定地工作：

1. **定期校准**：根据使用频率和环境变化情况，定期进行传感器校准。
2. **环境监测**：监控温度、湿度、灰尘等环境因素的变化，及时调整系统设置以适应环境变化。
3. **性能记录**：持续记录传感器的性能指标，包括测量偏差、响应时间和故障率等。
4. **主动预警**：设置性能阈值，当性能指标超出正常范围时主动预警，以便及时处理问题。

**表 4-1：VL53L1X维护和监控指标**
| 序号 | 指标                | 监控方法                  | 正常范围参考值         | 预警阈值         |
| ---- | ------------------- | ------------------------- | ---------------------- | ---------------- |
| 1    | 测量偏差            | 比较标准目标的多次测量值 | ±1mm                   | ±2mm             |
| 2    | 响应时间            | 测量多个目标的时间差异    | ≤50ms                  | >60ms            |
| 3    | 温度影响            | 测量不同温度下的偏差      | ≤0.1mm/°C              | >0.2mm/°C        |
| 4    | 湿度影响            | 测量不同湿度下的偏差      | ≤0.1mm/%RH             | >0.2mm/%RH       |
| 5    | 故障率              | 统计故障发生频率          | ≤1%（月）              | >2%（月）        |

通过这些维护和监控指标，我们可以对VL53L1X激光传感器的状态有一个全面的了解，及时调整和优化，保证系统的稳定性和可靠性。

# 5. VL53L1X应用案例分析

在应用案例分析章节，我们将深入探讨VL53L1X激光传感器在各种实际项目中的应用，通过具体的案例分析，展示其在不同场景下的集成和优化策略。本章将细分为三个主要案例，每个案例都通过硬件集成、软件编程以及实际测试与评估的过程来进行分析。

## 5.1 移动机器人避障

### 5.1.1 硬件集成和软件编程要点

移动机器人避障是移动机器人领域中最常见也是最基础的功能之一。使用VL53L1X激光传感器在移动机器人上的避障应用，不仅能够提高机器人的自适应能力，还可以通过精确的距离检测，提高其移动的安全性。

**硬件集成**

在硬件集成部分，需要考虑如何将VL53L1X传感器固定到机器人的合适位置。传感器的视野必须覆盖机器人可能移动的路径，同时避免被任何机械部分阻挡。通常，传感器可以安装在机器人的顶部或前方，以便更好地检测前方障碍。

**软件编程**

从软件编程的角度来看，编写控制VL53L1X进行距离测量的程序是基础。通过I2C通信协议与传感器进行数据交换是实现这一功能的关键。以下是一段示例代码，展示了如何使用STM32微控制器与VL53L1X进行通信来获取测量数据：

/* 初始化VL53L1X */
VL53L1X测距仪 = 初始化VL53L1X(Dev, I2Cdev);
/* 等待传感器稳定 */
VL53L1X测距仪->StartContinuous(0); // 非阻塞模式启动连续测量

/* 在主循环中定期检查距离 */
if (VL53L1X测距仪->CheckForDataReady() == true) {
    VL53L1X测距仪->GetRangingMeasurementData(&RangingMeasurementData);
    printf("Distance = %毫米\r\n", RangingMeasurementData.RangeMilliMeter);
}

在代码中，`初始化VL53L1X`函数负责配置传感器，启动连续测量模式，`CheckForDataReady`用于检查是否有新的测量数据可读，而`GetRangingMeasurementData`函数则实际读取数据。每一行代码都有逻辑分析和参数说明，以确保每一部分的作用清晰明确。

### 5.1.2 实际避障效果测试与评估

在实际避障测试中，重点是验证传感器对障碍物检测的准确性和响应速度，以及避障算法的有效性。测试通常在不同光照条件和障碍物类型下进行，以评估VL53L1X的鲁棒性。

在避障效果评估过程中，需要记录在各种测试条件下的避障成功率和平均响应时间。这些指标能够帮助工程师判断系统的稳定性，并进一步调整软件算法以优化避障性能。例如，通过调整传感器的测量阈值，可以减少误报，而通过改进路径规划算法，则可以提高避障效率。

## 5.2 智能测量工具

### 5.2.1 精密测量工具的设计原理

精密测量工具的设计不仅需要高精度的传感器，还需要精心设计的软件算法来确保测量的准确性。VL53L1X激光传感器以其非接触式的测量方式和厘米级的精度，成为许多精密测量工具中的首选传感器。

**设计原理**

设计原理包含硬件设计和软件算法两个方面。硬件设计上，传感器需要被精确地固定在测量工具中，并且要保证能够稳定地测量目标物体。软件算法方面，主要是通过滤波和数据分析技术来提升测量结果的准确性和可靠性。

### 5.2.2 实现高精度测量的软件策略

为了实现高精度测量，软件需要进行实时数据处理，包括数据平滑滤波、异常值剔除和最终测量结果的计算。下面是一个简单的滤波算法示例，用于处理传感器的连续测量数据：

/* 简单移动平均滤波算法 */
#define FILTER_DEPTH 5

void applySimpleMovingAverage(int data[], int newData, int filteredData[]) {
    static int sum = 0;
    static int buffer[FILTER_DEPTH] = {0};

    sum = sum - buffer[i];
    buffer[i] = newData;
    sum += buffer[i];

    if (i >= FILTER_DEPTH - 1) {
        filteredData[i] = sum / FILTER_DEPTH;
    }
}

/* 在数据处理循环中使用滤波算法 */
for (int i = 0; i < numReadings; i++) {
    filteredData[i] = 0;
    if (i < FILTER_DEPTH - 1) {
        // 初始阶段直接赋值
        filteredData[i] = data[i];
    } else {
        applySimpleMovingAverage(data, data[i], filteredData);
    }
}

通过上述代码对采集到的数据进行滤波处理，可以有效减少噪声和偶发的测量误差，使得最终的测量结果更加稳定和可靠。

## 5.3 智能家居应用

### 5.3.1 集成到智能家居系统中的优势

VL53L1X激光传感器的集成可以为智能家居系统带来诸多优势。其中包括环境感知能力的增强，例如，实现人体接近感应和室内空间占用监测。此外，它还能够为系统的自动化决策提供精确的距离数据支持。

**优势分析**

集成VL53L1X到智能家居系统中，可以增强系统的环境感知能力，例如在智能照明系统中，当有人员进入房间时，系统可以通过传感器检测到人体，并自动开启照明。这一应用不仅提高了用户体验，也能够节约能源。

### 5.3.2 项目案例和用户反馈分析

通过将VL53L1X集成到智能家居项目中，我们可以收集和分析用户反馈，以评估系统的性能表现和用户的满意度。项目案例分析揭示了系统在实际应用中的表现，例如，精确的测距功能是否能够稳定工作，在不同的室内环境中是否都能够提供可靠的反馈。

在分析用户反馈时，关键的性能指标包括系统的响应时间、稳定性以及误报率等。通过一系列的问卷调查和实际使用数据的收集，可以对系统的整体表现进行量化分析。这些分析结果为未来的产品迭代和优化提供了宝贵的数据支持。

通过以上内容的介绍，我们已经深入探讨了VL53L1X激光传感器在移动机器人避障、智能测量工具以及智能家居应用三个案例中的应用细节。每个案例都从硬件集成、软件编程到实际测试和评估进行了全面分析，从而帮助读者更深入地理解VL53L1X的实际应用潜力。

# 6. VL53L1X高级应用拓展

## 6.1 多传感器同步测量
### 6.1.1 同步机制和配置方法
多传感器同步测量能够提高测量精度和应用的灵活性。VL53L1X激光传感器通过I2C协议的多主模式进行同步。每个传感器需要一个唯一的I2C地址。同步测量的关键是确保所有传感器几乎同时开始测量。

配置步骤如下：

1. 初始化每个传感器，并为其分配唯一的I2C地址。
2. 通过设置控制寄存器，使所有传感器处于多主模式。
3. 启动测量前，向所有传感器发送同步信号。
4. 同步信号触发后，所有传感器将几乎同时开始测量。

// 示例代码 - 初始化传感器并设置为多主模式
uint8_t address = 0x29; // 假设这是分配给第一个传感器的I2C地址
VL53L1錯初始化AndStartRangeMeasurement(address);
VL53L1錯setMultiRangingMode( address); // 开启多主模式

### 6.1.2 实现空间定位的应用实例
同步测量的一个应用实例是空间定位系统。多个VL53L1X传感器可以安装在房间的不同位置，用于精确定位物体或人的位置。

空间定位应用示例：

1. 在房间的四个角落安装四个VL53L1X传感器。
2. 这些传感器同步测量目标物体的距离。
3. 利用这些距离值和传感器的位置，可以计算出目标物体的二维或三维坐标。

## 6.2 与机器视觉结合
### 6.2.1 传感器数据与图像数据的融合
与机器视觉结合，可以大幅提升系统的识别能力和定位准确性。将VL53L1X的测距数据与来自摄像头的图像数据融合，可以进行更复杂的场景解析。

融合步骤简述：

1. 同步捕捉传感器数据和图像数据。
2. 对图像数据进行预处理，如降噪、增强等。
3. 使用特征匹配算法，结合传感器的距离数据进行匹配。
4. 根据匹配结果进行物体识别和定位。

### 6.2.2 提升目标识别与跟踪的准确性
在目标跟踪应用中，结合激光传感器的距离数据可以显著提高跟踪准确性。例如，可以使用卡尔曼滤波等算法，结合距离测量来优化目标位置的预测。

目标识别与跟踪的策略：

1. 使用机器视觉识别目标。
2. 结合激光传感器数据，计算目标距离和角度。
3. 应用滤波算法，预测目标的下一个位置。
4. 根据预测调整视觉系统跟踪的目标。

## 6.3 智能算法优化
### 6.3.1 使用机器学习改进测量数据处理
机器学习算法可以用于改进测量数据的处理和分析。通过训练模型，可以识别出测量数据中的模式和异常，进而优化测量过程。

机器学习的应用：

1. 收集大量测量数据作为训练集。
2. 选择合适的机器学习模型进行训练，如神经网络。
3. 使用训练好的模型预测和校正新的测量数据。
4. 根据模型输出调整传感器的配置参数，优化测量精度。

### 6.3.2 实现自适应和预测性测量的算法
自适应和预测性测量算法能够让系统根据历史数据和当前测量结果调整未来的测量行为，以适应环境变化。

实现步骤包括：

1. 分析历史和实时数据，找到测量变化的模式。
2. 根据模式开发预测模型，预测未来的测量值。
3. 当预测到环境变化时，自动调整测量参数或频率。
4. 通过反馈循环不断优化预测模型和测量策略。

总结而言，结合VL53L1X激光传感器的高级应用拓展，可以显著提升系统性能，实现更加复杂和精确的测量和识别任务。无论是通过硬件层面的同步测量，还是与机器视觉、机器学习等智能算法的结合，均能在各自的领域中发挥出显著的效率和精度优势。
