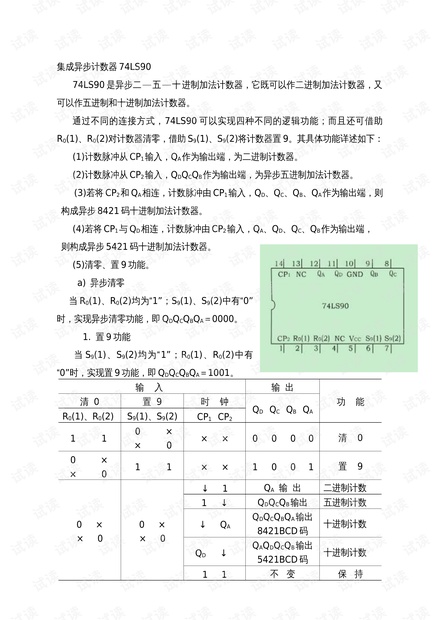

集成异步计数器 74LS90

74LS90 是异步二 — 五 —十进制加法计数器，它既可以作二进制加法计数器，又

可以作五进制和十进制加法计数器。

通过不同的连接方式，74LS90 可以实现四种不同的逻辑功能；而且还可借助

R

0

(1)、R

0

(2)对计数器清零，借助 S

9

(1)、S

9

(2)将计数器置 9。其具体功能详述如下：

(1)计数脉冲从 CP

1

输入，Q

A

作为输出端，为二进制计数器。

(2)计数脉冲从 CP

2

输入，Q

D

Q

C

Q

B

作为输出端，为异步五进制加法计数器。

(3)若将 CP

2

和 Q

A

相连，计数脉冲由 CP

1

输入，Q

D

、Q

C

、Q

B

、Q

A

作为输出端，则

构成异步 8421 码十进制加法计数器。

(4)若将 CP

1

与 Q

D

相连，计数脉冲由 CP

2

输入，Q

A

、Q

D

、Q

C

、Q

B

作为输出端，

则构成异步 5421 码十进制加法计数器。

(5)清零、置 9 功能。

a) 异步清零

当 R

0

(1)、R

0

(2)均为“1”；S

9

(1)、S

9

(2)中有“0”

时，实现异步清零功能，即 Q

D

Q

C

Q

B

Q

A

＝0000。

1. 置 9 功能

当 S

9

(1)、S

9

(2)均为“1”；R

0

(1)、R

0

(2)中有

“0”时，实现置 9 功能，即 Q

D

Q

C

Q

B

Q

A

＝1001。

输入输出

功能清 0 置 9 时钟

Q

D

Q

C

Q

B

Q

A

R

0

(1)、R

0

(2) S

9

(1)、S

9

(2)

CP

1

CP

2

1 1

0

×

×

0

× × 0 0 0 0

清 0

0

×

×

0

1 1 × × 1 0 0 1

置 9

0 ×

× 0

0 ×

× 0

↓ 1

Q

A

输出二进制计数

1 ↓

Q

D

Q

C

Q

B

输出五进制计数

↓ Q

A

Q

D

Q

C

Q

B

Q

A

输出

8421BCD 码

十进制计数

Q

D

↓

Q

A

Q

D

Q

C

Q

B

输出

5421BCD 码

十进制计数

1 1

不变保持
