模拟与仿真：PID控制在虚拟环境测试的秘籍（实用型+私密性）


# 摘要
本文系统地探讨了PID控制的基础知识、理论深度、应用实践以及高级技术，并展望了其未来趋势与挑战。首先介绍了PID控制器的基本原理、反馈控制概念以及P、I、D三个参数的作用。随后深入分析了PID参数整定的经典方法和参数调整对系统性能的影响。文章第三部分专注于PID控制在虚拟环境中的模拟实践，包括虚拟测试环境的构建和模拟测试技巧。第四章涉及更高级的PID控制技术，如多变量控制和基于机器学习的PID优化。最后，文章讨论了PID控制在工业4.0中的应用、面临的挑战，以及保密性和安全性问题。本文为工程技术人员提供了关于PID控制的全面视角，旨在推动该领域技术的进一步发展。

# 关键字
PID控制；反馈控制；参数整定；模拟实践；机器学习；工业4.0

参考资源链接：[冯少辉深度解析：PID整定理论与实战操作指南](https://wenku.csdn.net/doc/7ozsrh0ien?spm=1055.2635.3001.10343)
# 1. PID控制基础与应用

## 1.1 什么是PID控制
PID控制是一种广泛应用于工业过程控制的反馈控制策略。它的全称是比例（Proportional）、积分（Integral）、微分（Derivative）控制。PID控制器根据控制目标与实际输出之间的偏差，通过调整这三个组成部分的权重来进行系统输出的调节，以达到期望的控制效果。

## 1.2 PID控制的工作原理
在PID控制中，比例项关注当前的误差大小，积分项负责消除累积误差，微分项则预测误差的趋势，以此来提高系统的响应速度和稳定性。PID控制的工作机制是通过连续监测系统输出和设定值的偏差来动态调整控制输入，实现精确控制。

## 1.3 PID的应用场景
由于其简单性和高效性，PID控制被用于各种自动化控制系统中，如温度控制、速度控制、压力控制等。在这些应用中，它可以帮助保持过程变量如温度、压力、流量等在设定目标值附近，对于提高产品质量、节约能源消耗具有显著的作用。

# 2. PID控制理论深度解析

### 2.1 PID控制器的原理

#### 2.1.1 反馈控制的概念

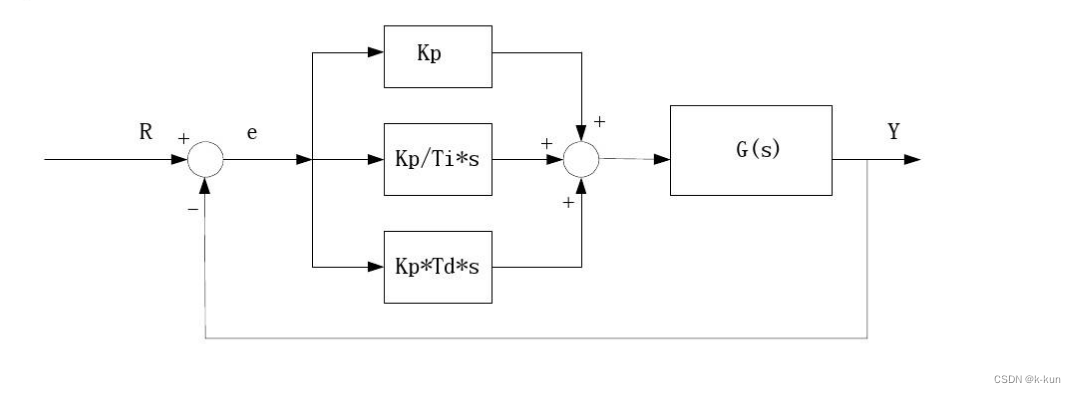

在工业自动化的世界中，PID控制器是一种常用的反馈控制机制，它的核心思想是基于测量得到的输出值和期望值之间的差异（即偏差）来调整控制作用。反馈控制系统依靠传感器提供过程变量（PV）的实时信息，并将其与设定点（SP）相比较以产生一个偏差值（e），PID控制器则会根据这个偏差值来计算控制动作以调整过程。反馈机制确保系统能够自动调整，以应对各种扰动和变化，实现过程的稳定和目标值的精确追踪。

#### 2.1.2 比例（P）、积分（I）、微分（D）的作用

PID控制器的“P”、“I”、“D”三个部分分别代表了比例（Proportional）、积分（Integral）、微分（Derivative）作用，它们共同构成了PID控制器的核心算法，根据其对偏差的响应方式和时序特性，可以分别控制系统响应的即时性、准确性和稳定性。

- **比例（P）作用**：是基于当前偏差进行控制，其控制量与偏差成正比，主要用于调整系统的响应速度和误差大小。
- **积分（I）作用**：是对偏差进行时间积累，其控制量与偏差的累积值成正比，主要用于消除系统稳态误差，确保长期控制精度。
- **微分（D）作用**：是基于偏差变化率进行控制，其控制量与偏差变化的速度成正比，主要用于改善系统的动态响应特性，预防系统过度振荡。

这三部分的合理组合能够使控制器对复杂的动态系统进行有效控制，以达到快速响应、精确稳定等预期的控制效果。

### 2.2 PID参数的整定与优化

#### 2.2.1 经典的整定方法

PID参数的整定是实现控制目标的关键步骤，它决定了控制器的行为和性能。经典的PID参数整定方法通常包括以下几种：

- **手动试错法**：通过经验或试错的方式调整P、I、D三个参数，观察系统响应并不断优化。
- **Ziegler-Nichols方法**：通过设定特定的实验条件，如临界比例带法或临界振荡法，根据系统响应特性来确定参数。
- **Cohen-Coon方法**：利用系统的阶跃响应曲线来确定PID参数，适合那些阶跃响应曲线易于获得的系统。
- **计算机辅助整定方法**：利用现代计算机技术和控制理论来辅助参数调整过程，能够更加精确和迅速地找到最佳参数组合。

这些方法各有优劣，适用于不同的场合和系统特性。在实际应用中，工程师需要根据系统的具体要求和环境条件选择合适的整定方法。

#### 2.2.2 参数调整的影响分析

对PID参数进行调整会对控制系统的动态响应特性产生显著的影响。不同参数的作用和影响如下：

- **P参数的增加**：可以使系统快速响应偏差变化，但同时增加了系统的超调量和振荡风险。
- **I参数的增加**：可以减小系统的稳态误差，但过大的I参数可能导致响应速度减慢和系统振荡。
- **D参数的增加**：可以提高系统的阻尼作用，减少振荡，对系统的动态性能有积极影响，但过大的D参数可能会放大噪声影响。

因此，为了达到最佳的控制效果，需要对参数进行细致的调整和优化，以平衡系统的快速响应能力和稳定性。

### 2.3 PID控制的理论延伸

#### 2.3.1 非线性PID控制

传统的PID控制理论主要适用于线性系统或线性化后的系统，然而在实际工程应用中，许多系统都具有非线性特性。为了提高非线性系统控制的性能，研究者们开发了非线性PID控制策略，如自适应PID控制、模糊PID控制和神经网络PID控制等。这些方法能够根据系统工作点的变化或者过程条件的变化，动态调整PID参数，提高系统对变化环境的适应能力。

#### 2.3.2 鲁棒PID控制策略

在控制系统中，鲁棒性是指系统在面对模型不确定性、参数波动和外部扰动时仍能保持良好性能的特性。传统的PID控制器在面对这些挑战时，可能存在性能下降的问题。为了提高PID控制的鲁棒性，研究者们提出了鲁棒PID控制策略，如使用H∞控制理论、滑模控制方法等，这些都是基于系统模型的不确定性来设计控制器，保证系统即使在复杂的工况下也能维持稳定性和控制精度。

通过扩展PID控制策略，使其能够处理非线性和不确定性问题，可以显著提高控制系统在实际工业环境中的可靠性和适应性。

# 3. PID控制在虚拟环境中的模拟实践

## 3.1 构建PID虚拟测试环境

构建一个模拟的PID测试环境是进行实验和学习PID控制的首要步骤。在这个虚拟环境中，可以进行大量的模拟测试，无需担心真实环境中的潜在风险和成本。

### 3.1.1 选择合适的模拟软件

选择正确的模拟软件是至关重要的。理想情况下，该软件应该支持PID控制算法，允许用户自定义模型，具有良好的用户界面和可视化工具。下面是几个广泛使用的选择：

- **MATLAB/Simulink**：这是一个功能强大的数学计算和仿真工具，适用于复杂的系统动态模型。
- **LabVIEW**：由National Instruments开发的图形化编程环境，特别适合工程实践和控制系统的设计与仿真。
- **Modelica**：这是一种面向对象的多领域建模语言，适用于复杂系统的建模和仿真。

每种工具都有其特点，但共同点是，它们都可以通过可视化编程或脚本语言来构建系统模型和控制器。

### 3.1.2 建立系统动态模型

在模拟环境中，一个精确的系统动态模型是至关重要的，它决定了模拟结果的可靠性。建立一个动态模型通常涉及以下步骤：

- **定义系统组件**：确定系统中包含哪些物理组件（如电机、泵、传感器等）。
- **设置数学模型**：将物理组件转换成数学表达式，包括传递函数、状态方程或微分方程。
- **模型参数化**：使用实际数据或估计值来填充模型参数，确保模型的准确性。
- **整合控制器模型**：将PID控制器与系统模型集成，并确保所有反馈回路都是准确的。

下述是一个简化的电机控制系统的传递函数模型示例：

G(s) = 1 / (s * (J * s + B))

其中，`J` 是电机的惯性矩，`B` 是阻尼比，`s` 是拉普拉斯变换中的复频率。

## 3.2 模拟测试的步骤与技巧

在虚拟环境中进行模拟测试时，需要遵循一系列的步骤以确保测试的有效性和结果的准确性。

### 3.2.1 设定模拟参数与场景

模拟前，首先需要设定PID控制器参数（Kp、Ki、Kd）和模拟场景的初始条件：

- **设定初始参数**：通常这些参数是基于经验或先前实验的结果来设定的。
- **定义测试场景**
