AUTOSAR中的DCM消息处理与软件分层详解

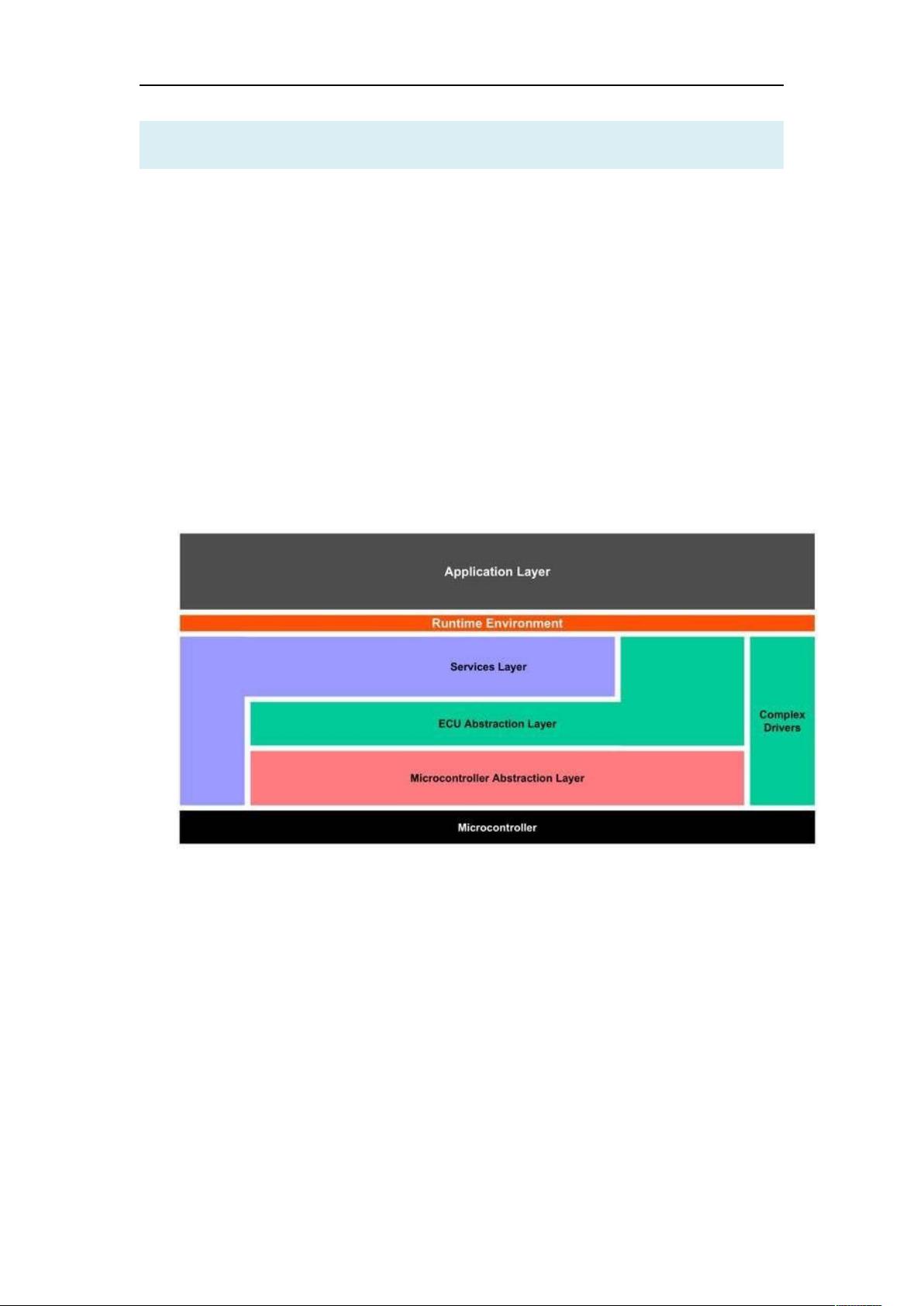

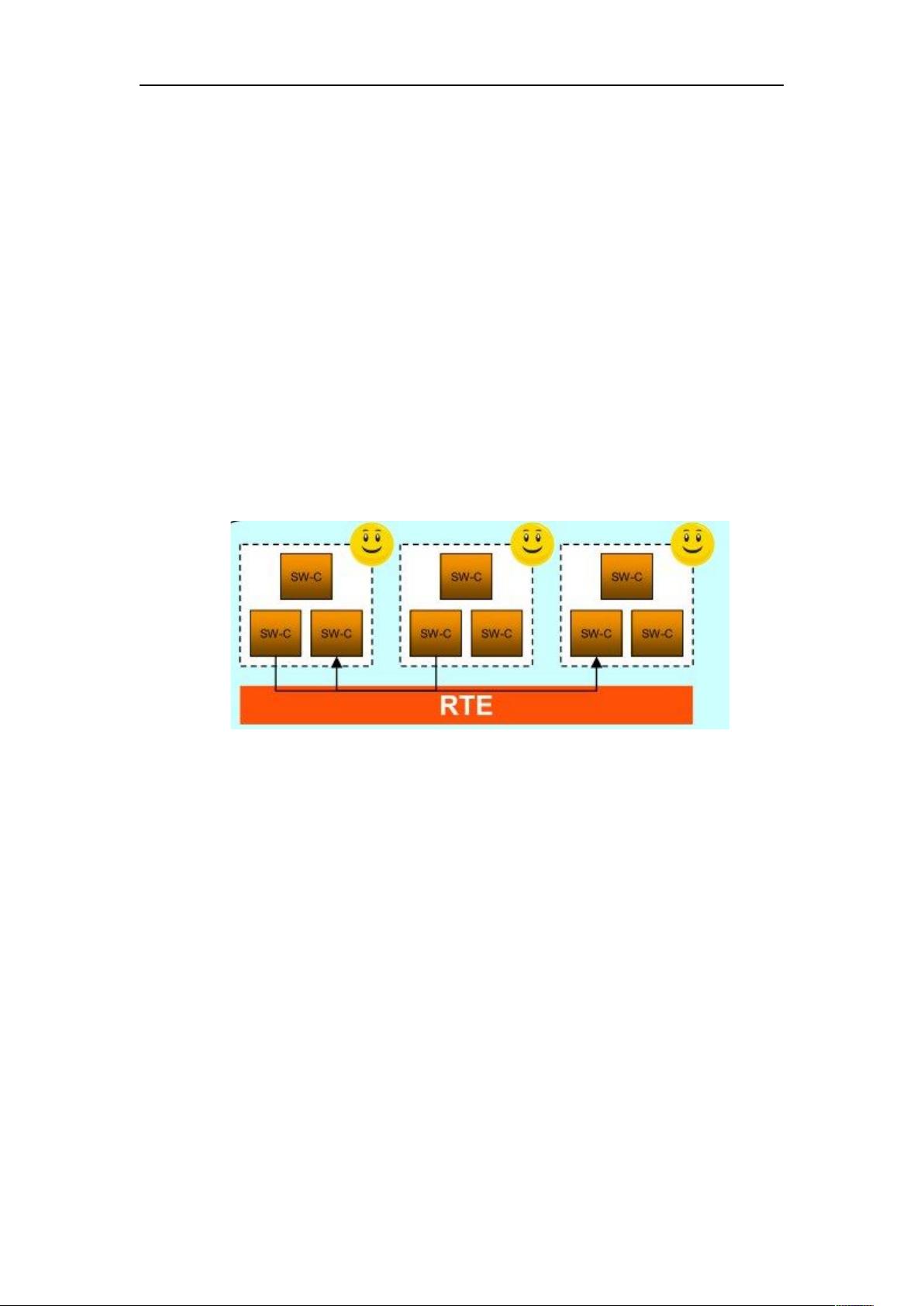

本文档主要探讨了AUTOSAR (Automotive Open System Architecture) 中的关键组件——统一诊断服务(UDS)在DCM (Data Communication Manager) 中的应用。DCM作为AUTOSAR架构中的一个重要模块，负责处理来自下层电子控制单元(Electronic Control Unit, ECU) 的消息数据，确保通信的有序性和可靠性。 首先，DCM的工作原理涉及四个关键状态：未初始化状态、接收状态（Receive, R）、处理状态（Process, P）和发送状态（Transmit, T）。当一个消息请求到来时，DCM会进入接收状态，接收到消息后进入处理状态进行解析和执行，处理完毕后进入发送状态，最后消息被发送出去。这种串行处理方式确保了数据的一致性和系统的同步。 在AUTOSAR的软件分层结构中，应用层（Application Layer）是最重要的部分，它包含了针对特定ECU功能的软件组件（SWC），如大灯控制、空调管理等。这些组件独立于硬件，通过RTE (Runtime Environment) 进行通信，增强了软件的模块化和可替换性。RTE作为中间件，负责提供应用程序之间的接口以及与基础软件的交互，它整合了所有对外部通信的接口，是构建符合AUTOSAR标准系统的核心。 基础软件（BSW, Basic Software）是底层的基础服务集合，涵盖了如I/O操作、AD转换、诊断功能、CAN通讯等通用服务。这些服务根据不同ECU的功能需求进行定制，体现了AUTOSAR架构的灵活性和标准化。在BSW中，可以根据功能进一步划分为服务层、驱动层、平台适配层和操作系统层，以适应各种硬件环境。 本文重点介绍了如何通过AUTOSAR架构中的DCM、应用层、中间件和基础软件来实现汽车电子系统的高效、可靠通信，并强调了模块化和标准化在提升软件质量和可维护性方面的重要性。理解并掌握这些概念对于开发符合AUTOSAR标准的汽车电子系统至关重要。
