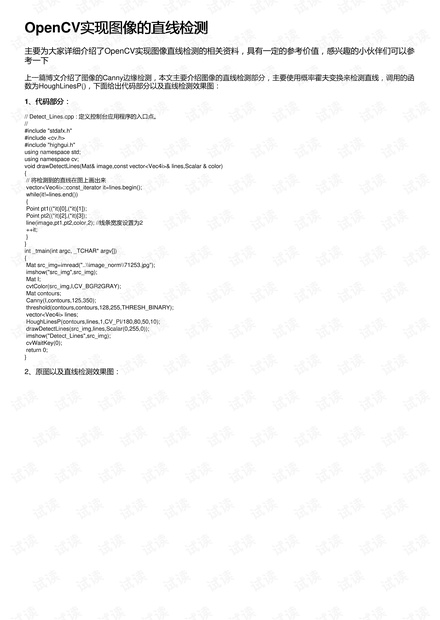

OpenCV实现图像的直线检测实现图像的直线检测

主要为大家详细介绍了OpenCV实现图像直线检测的相关资料，具有一定的参考价值，感兴趣的小伙伴们可以参

考一下

上一篇博文介绍了图像的Canny边缘检测，本文主要介绍图像的直线检测部分，主要使用概率霍夫变换来检测直线，调用的函

数为HoughLinesP()，下面给出代码部分以及直线检测效果图：

1、代码部分：、代码部分：

// Detect_Lines.cpp : 定义控制台应用程序的入口点。

//

#include "stdafx.h"

#include <cv.h>

#include "highgui.h"

using namespace std;

using namespace cv;

void drawDetectLines(Mat& image,const vector<Vec4i>& lines,Scalar & color)

{

// 将检测到的直线在图上画出来

vector<Vec4i>::const_iterator it=lines.begin();

while(it!=lines.end())

{

Point pt1((*it)[0],(*it)[1]);

Point pt2((*it)[2],(*it)[3]);

line(image,pt1,pt2,color,2); //线条宽度设置为2

++it;

}

}

int _tmain(int argc, _TCHAR* argv[])

{

Mat src_img=imread("..\image_norm\71253.jpg");

imshow("src_img",src_img);

Mat I;

cvtColor(src_img,I,CV_BGR2GRAY);

Mat contours;

Canny(I,contours,125,350);

threshold(contours,contours,128,255,THRESH_BINARY);

vector<Vec4i> lines;

HoughLinesP(contours,lines,1,CV_PI/180,80,50,10);

drawDetectLines(src_img,lines,Scalar(0,255,0));

imshow("Detect_Lines",src_img);

cvWaitKey(0);

return 0;

}

2、原图以及直线检测效果图：

本内容试读结束，登录后可阅读更多

下载后可阅读完整内容，剩余2页未读，立即下载
