【单片机控制马达宝典】：从原理到应用，全面掌握马达控制技术

# 1. 马达控制基础

马达控制是利用电子设备控制电动机的运动和方向。它广泛应用于机器人、工业自动化、智能家居等领域。马达控制的基本原理是通过调节电机输入的电能，从而改变电机的转速、转矩和方向。

常见的电机类型包括直流电机、步进电机和伺服电机。直流电机是通过调节电枢电流来控制转速和方向的。步进电机是通过逐级改变电机的磁极顺序来控制转速和方向的。伺服电机是通过反馈控制来精确控制电机的转速、转矩和方向的。

# 2.1 马达控制原理

### 2.1.1 直流电机控制

直流电机是一种通过电流在磁场中产生力矩的电机。其控制原理是通过调节流过电机的电流来控制其转速和方向。

**转速控制：**

* **脉宽调制 (PWM)：**通过改变 PWM 信号的占空比，可以控制流过电机的平均电流，从而调节转速。

// PWM 控制直流电机转速
void dc_motor_speed_control(uint8_t duty_cycle) {
    // 设置 PWM 输出引脚
    // ...

    // 设置 PWM 占空比
    TIM_SetCompare1(TIMx, duty_cycle);
}

**方向控制：**

* **H 桥：**使用 H 桥电路可以控制电机的正反转。通过控制 H 桥的开关状态，可以改变流过电机的电流方向，从而改变转速方向。

// H 桥控制直流电机方向
void dc_motor_direction_control(uint8_t direction) {
    // 设置 H 桥引脚
    // ...

    // 设置 H 桥状态
    if (direction == FORWARD) {
        // 正转
        GPIO_SetBits(GPIOx, GPIO_Pin_1);
        GPIO_ResetBits(GPIOx, GPIO_Pin_2);
    } else {
        // 反转
        GPIO_SetBits(GPIOx, GPIO_Pin_2);
        GPIO_ResetBits(GPIOx, GPIO_Pin_1);
    }
}

### 2.1.2 步进电机控制

步进电机是一种通过脉冲信号控制转动的电机。其控制原理是通过依次激磁定子的不同线圈，使转子产生步进运动。

**脉冲控制：**

* **脉冲序列：**通过向电机发送脉冲序列，可以控制电机的转动方向和步数。

// 步进电机脉冲控制
void stepper_motor_pulse_control(uint8_t steps, uint8_t direction) {
    // 设置步进电机引脚
    // ...

    // 循环发送脉冲
    for (uint8_t i = 0; i < steps; i++) {
        // 设置脉冲引脚高电平
        GPIO_SetBits(GPIOx, GPIO_Pin_1);

        // 延时
        delay_us(100);

        // 设置脉冲引脚低电平
        GPIO_ResetBits(GPIOx, GPIO_Pin_1);

        // 延时
        delay_us(100);
    }

    // 设置方向
    if (direction == FORWARD) {
        // 正转
        GPIO_SetBits(GPIOx, GPIO_Pin_2);
        GPIO_ResetBits(GPIOx, GPIO_Pin_3);
    } else {
        // 反转
        GPIO_SetBits(GPIOx, GPIO_Pin_3);
        GPIO_ResetBits(GPIOx, GPIO_Pin_2);
    }
}

**方向控制：**

* **相序：**通过改变激磁线圈的相序，可以控制电机的转动方向。

### 2.1.3 伺服电机控制

伺服电机是一种通过闭环控制系统控制转动的电机。其控制原理是通过检测电机的实际位置和目标位置之间的偏差，并通过反馈控制系统调整电机的转速和方向，使实际位置与目标位置一致。

**位置控制：**

* **位置传感器：**通过位置传感器（如编码器）检测电机的实际位置。
* **PID 控制：**使用 PID 控制算法计算电机转速和方向的调整量，以缩小实际位置和目标位置之间的偏差。

// 伺服电机位置控制
void servo_motor_position_control(float target_position) {
    // 读取电机实际位置
    float actual_position = get_motor_position();

    // 计算位置偏差
    float error = target_position - actual_position;

    // 计算控制量
    float control_output = pid_control(error);

    // 调整电机转速和方向
    set_motor_speed(control_output);
    set_motor_direction(control_output);
}

**速度控制：**

* **速度传感器：**通过速度传感器（如转速表）检测电机的实际速度。
* **PID 控制：**使用 PID 控制算法计算电机转速的调整量，以缩小实际速度和目标速度之间的偏差。

# 3.1 直流电机控制

### 3.1.1 速度控制

**PWM 调速**

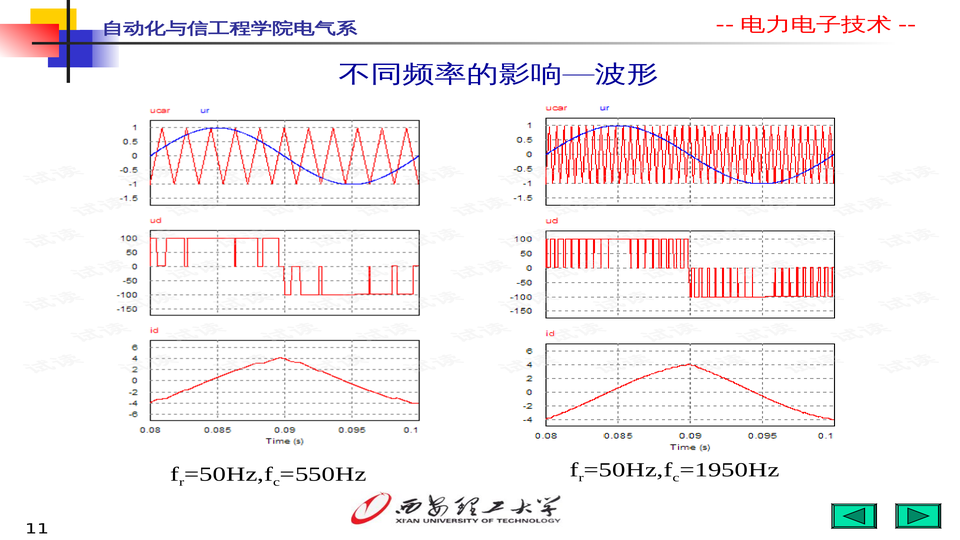

PWM（脉冲宽度调制）是一种通过改变脉冲宽度来控制输出电压的调制技术。对于直流电机，PWM 信号可以应用于电机驱动器的输入端，通过调节脉冲宽度来改变电机两端的平均电压，从而控制电机的转速。

# 使用 PWM 控制直流电机速度
import RPi.GPIO as GPIO

# 设置 GPIO 引脚
motor_pin = 18
GPIO.setmode(GPIO.BCM)
GPIO.setup(motor_pin, GPIO.OUT)

# 创建 PWM 实例
pwm = GPIO.PWM(motor_pin, 100)  # 频率为 100Hz

# 设置占空比
pwm.start(50)  # 50% 占空比

# 循环调整占空比
while True:
    for duty_cycle in range(0, 101, 5):
        pwm.ChangeDutyCycle(duty_cycle)
        time.sleep(0.1)

**逻辑分析：**

* `GPIO.setmode(GPIO.BCM)`：设置 GPIO 引脚编号模式为 BCM 模式。
* `GPIO.setup(motor_pin, GPIO.OUT)`：将指定引脚设置为输出模式。
* `pwm = GPIO.PWM(motor_pin, 100)`：创建 PWM 实例，指定引脚和频率。
* `pwm.start(50)`：启动 PWM 输出，并设置初始占空比为 50%。
* `pwm.ChangeDutyCycle(duty_cycle)`：改变 PWM 占空比。
* `time.sleep(0.1)`：等待 0.1 秒，以允许电机响应占空比的变化。

**参数说明：**

* `motor_pin`：连接直流电机驱动器的 GPIO 引脚。
* `frequency`：PWM 信号的频率（单位：Hz）。
* `duty_cycle`：PWM 信号的占空比（0-100%）。

### 3.1.2 方向控制

**H 桥驱动**

H 桥驱动是一种使用四个开关器件（通常为 MOSFET 或晶体管）来控制直流电机方向的电路。通过改变开关状态，可以使电机正转或反转。

# 使用 H 桥驱动控制直流电机方向
import RPi.GPIO as GPIO

# 设置 GPIO 引脚
motor_pins = [18, 22, 24, 26]
GPIO.setmode(GPIO.BCM)
for pin in motor_pins:
    GPIO.setup(pin, GPIO.OUT)

# 设置正转和反转状态
def forward():
    GPIO.output(motor_pins[0], GPIO.HIGH)
    GPIO.output(motor_pins[1], GPIO.LOW)
    GPIO.output(motor_pins[2], GPIO.LOW)
    GPIO.output(motor_pins[3], GPIO.HIGH)

def reverse():
    GPIO.output(motor_pins[0], GPIO.LOW)
    GPIO.output(motor_pins[1], GPIO.HIGH)
    GPIO.output(motor_pins[2], GPIO.HIGH)
    GPIO.output(motor_pins[3], GPIO.LOW)

# 循环切换方向
while True:
    forward()
    time.sleep(2)
    reverse()
    time.sleep(2)

**逻辑分析：**

* `GPIO.setmode(GPIO.BCM)`：设置 GPIO 引脚编号模式为 BCM 模式。
* `GPIO.setup(pin, GPIO.OUT)`：将指定引脚设置为输出模式。
* `forward()` 和 `reverse()` 函数：通过改变 GPIO 引脚的状态来控制电机方向。
* `time.sleep(2)`：等待 2 秒，以允许电机响应方向变化。

**参数说明：**

* `motor_pins`：连接 H 桥驱动器的 GPIO 引脚列表。
* `forward()` 和 `reverse()` 函数：控制电机方向的函数。

### 3.1.3 制动控制

**动态制动**

动态制动是一种通过将电机的端子短路来实现制动的技术。当电机旋转时，其内部会产生反电动势（EMF）。通过将端子短路，EMF 将流过电机，产生制动力矩。

# 使用动态制动控制直流电机制动
import RPi.GPIO as GPIO

# 设置 GPIO 引脚
motor_pins = [18, 22]
GPIO.setmode(GPIO.BCM)
for pin in motor_pins:
    GPIO.setup(pin, GPIO.OUT)

# 设置制动状态
def brake():
    GPIO.output(motor_pins[0], GPIO.LOW)
    GPIO.output(motor_pins[1], GPIO.LOW)

# 循环切换制动状态
while True:
    # 运行电机
    GPIO.output(motor_pins[0], GPIO.HIGH)
    GPIO.output(motor_pins[1], GPIO.LOW)
    time.sleep(2)

    # 制动电机
    brake()
    time.sleep(2)

**逻辑分析：**

* `GPIO.setmode(GPIO.BCM)`：设置 GPIO 引脚编号模式为 BCM 模式。
* `GPIO.setup(pin, GPIO.OUT)`：将指定引脚设置为输出模式。
* `brake()` 函数：通过将电机端子短路来实现制动。
* `time.sleep(2)`：等待 2 秒，以允许电机响应制动状态变化。

**参数说明：**

* `motor_pins`：连接直流电机驱动器的 GPIO 引脚列表。
* `brake()` 函数：控制电机制动的函数。

# 4. 单片机马达控制应用

### 4.1 机器人控制

#### 4.1.1 移动机器人

单片机在移动机器人控制中扮演着至关重要的角色，它负责处理传感器的输入，控制马达的运动，并执行导航和避障算法。

**应用示例：**

* **自主导航机器人：**单片机控制马达，根据传感器数据实时调整机器人运动，实现自主导航。
* **扫地机器人：**单片机控制马达，驱动扫地机器人进行清洁，同时处理传感器数据，避免碰撞障碍物。

#### 4.1.2 工业机器人

工业机器人需要高精度的马达控制，以实现复杂的任务，如焊接、组装和搬运。单片机通过先进的控制算法，可以满足工业机器人的高精度要求。

**应用示例：**

* **焊接机器人：**单片机控制马达，精确控制焊接轨迹，确保焊接质量。
* **组装机器人：**单片机控制马达，精准地抓取和放置部件，完成复杂组装任务。

### 4.2 智能家居

#### 4.2.1 窗帘控制

单片机控制马达，实现窗帘的自动开合。通过传感器检测光照强度或用户指令，单片机可以智能地控制窗帘，调节室内光线。

**应用示例：**

* **智能窗帘：**单片机控制马达，根据光照强度自动调节窗帘开合，营造舒适的室内环境。
* **语音控制窗帘：**单片机接收语音指令，控制马达开合窗帘，实现便捷的智能家居控制。

#### 4.2.2 灯光控制

单片机控制马达，实现灯光的调光和色温调节。通过传感器检测环境光照或用户指令，单片机可以智能地控制灯光，营造不同的照明氛围。

**应用示例：**

* **智能灯光：**单片机控制马达，根据环境光照自动调节灯光亮度，节能环保。
* **氛围灯：**单片机控制马达，改变灯光的色温，营造不同的氛围，如温馨、浪漫或专注。

#### 4.2.3 家电控制

单片机控制马达，实现家电的智能控制。通过传感器检测用户指令或家电状态，单片机可以自动控制家电的运行，提升生活便利性。

**应用示例：**

* **智能洗衣机：**单片机控制马达，根据衣物类型和重量自动调整洗涤程序。
* **智能冰箱：**单片机控制马达，根据冰箱温度和用户需求自动调节制冷功率，节能保鲜。

### 4.3 工业自动化

#### 4.3.1 生产线控制

单片机控制马达，实现生产线的自动化控制。通过传感器检测产品位置和状态，单片机可以控制马达，协调生产流程，提高生产效率。

**应用示例：**

* **流水线控制：**单片机控制马达，驱动流水线上的产品输送，实现自动化生产。
* **分拣系统：**单片机控制马达，根据产品类型和目的地，自动分拣产品，提高分拣效率。

#### 4.3.2 物流系统控制

单片机控制马达，实现物流系统的自动化控制。通过传感器检测货物位置和状态，单片机可以控制马达，协调物流流程，提升物流效率。

**应用示例：**

* **仓库管理系统：**单片机控制马达，驱动仓库中的堆垛机，实现自动化货物存储和取放。
* **自动分拣系统：**单片机控制马达，根据货物类型和目的地，自动分拣货物，提高分拣效率。

#### 4.3.3 医疗设备控制

单片机控制马达，实现医疗设备的自动化控制。通过传感器检测患者状态和设备运行情况，单片机可以控制马达，辅助医疗诊断和治疗。

**应用示例：**

* **手术机器人：**单片机控制马达，辅助外科医生进行复杂的手术，提高手术精度和安全性。
* **透析机：**单片机控制马达，控制透析液的流动，实现自动化透析治疗，减轻患者负担。

# 5. 单片机马达控制优化

### 5.1 性能优化

#### 5.1.1 算法优化

- 采用更优的控制算法，如PID控制、模糊控制或神经网络控制。
- 根据电机特性和控制目标，调整算法参数以提高控制精度和响应速度。

#### 5.1.2 代码优化

- 使用高效的数据结构和算法，减少内存占用和执行时间。
- 优化代码执行顺序，减少分支和跳转，提高代码执行效率。
- 利用编译器优化选项，如优化级别和内联函数，提高代码性能。

#### 5.1.3 硬件优化

- 选择合适的单片机，其性能满足控制要求，避免性能过剩或不足。
- 充分利用单片机的硬件资源，如DMA、定时器和中断，提高代码执行效率。
- 优化电路设计，减少噪声和干扰，提高系统稳定性。

### 5.2 可靠性优化

#### 5.2.1 故障检测

- 实时监测电机电流、电压、温度等参数，及时发现异常情况。
- 使用看门狗定时器或错误检测码，检测单片机运行异常。

#### 5.2.2 故障处理

- 设计故障处理机制，在发生故障时采取适当措施，如停止电机运行、报警或切换备用系统。
- 使用错误码或日志记录故障信息，方便故障分析和调试。

#### 5.2.3 冗余设计

- 采用冗余设计，如双重电机、双重单片机或冗余电源，提高系统可靠性。
- 使用热备或冷备机制，在主系统故障时自动切换到备用系统。
